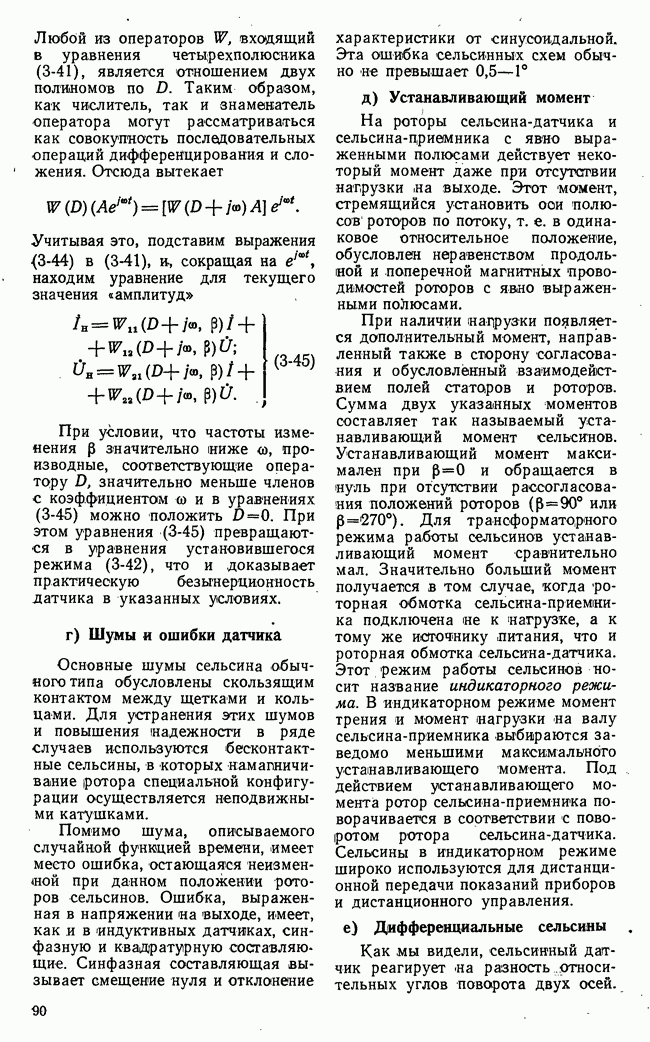

д) Устанавливающий момент

На роторы сельсина-датчика и сельсина-приемника с явно выраженными полюсами действует некоторый момент даже при отсутствии нагрузки на выходе. Этот момент, стремящийся установить оси полюсов роторов по потоку, т. е. в одинаковое относительное положение, обусловлен неравенством продольной и поперечной магнитных прово-димостей роторов с явно выраженными полюсами.

При наличии налрузки появляется дополнительный момент, направленный также в сторону согласования и обусловленный взаимодействием полей статоров и роторов. Сумма двух указанных моментов составляет так называемый устанавливающий момент сельсинов. Устанавливающий момент максимален при и обращается в нуль при отсутствии рассогласования положений роторов или Для трансформаторного режима работы сельсинов устанавливающий момент сравнительно мал. Значительно больший момент получается в том случае, когда роторная обмотка сельсина-приемника подключена не к нагрузке, а к тому же источнику питания, что и роторная обмотка сельсина-датчика. Этот режим работы сельсинов носит название индикаторного режима. В индикаторном режиме момент трения и момент нагрузки на валу сельсина-приемника выбираются заведомо меньшими максимального устанавливающего момента. Под действием устанавливающего момента ротор сельсина-приемника поворачивается в соответствии с поворотом ротора сельсина-датчика. Сельсины в индикаторном режиме широко используются для дистанционной передачи показаний приборов и дистанционного управления.
