в) Релейный усилитель как четырехполюсник

Выше указывалось, что любой усилитель можно рассматривать либо как активный четырехполюсник (линейный или нелинейный), где входом служит цепь усиливаемого сигнала, либо как пассивный четырехполюсник с переменными параметрами, где входом служит цепь питания.

Реле и релейные усилители без обратных связей являются типичными примерами элементов однонаправленного действия. Процесс в обмотке управления определяет процесс в цепи контактов, однако ток в цепи контактов практически не оказывает влияния на цепь управляющей обмотки. Это однонаправленность действия обусловлена весьма малыми значениями индуктивной, емкостной и омической связей между указанными цепями и определяет высокое

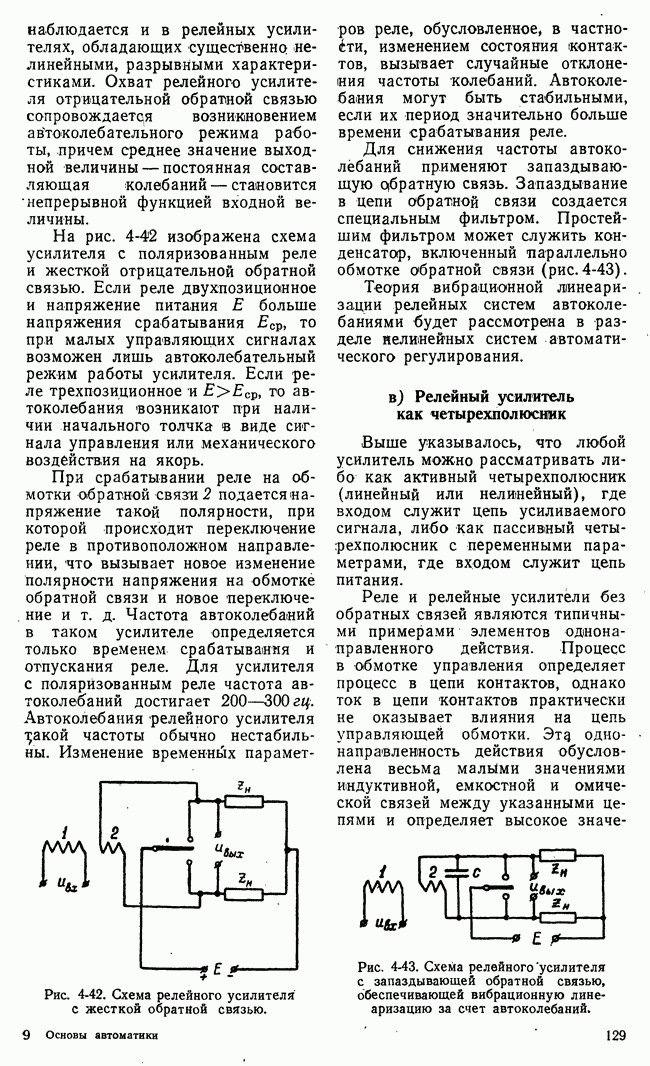

Рис. 4-43. Схема релейногоусилителя с запаздывающей обратной связью, обеспечивающей вибрационную линеаризацию за счет автоколебаний.

значение коэффициента усиления по мощности релейных усилителей.

Вследствие однонаправленности действия анализ релейных усилителей без обратных связей как активных четырехполюсников нецелесообразен. Удобнее рассматривать релейный усилитель как пассивный четырехполюсник с переменными параметрами и входом со стороны питания. Особенность такого четырехполюсника в общем случае состоит в скачкообразном изменении сопротивлений при замыкании и размыкании контактов.

Таким образом, условия согласования релейного усилителя с предшествующими и последующими элементами распадаются на два независимых условия, одно из которых соответствует согласованию цепи управления с предшествующим элементом, а другое соответствует согласованию с цепью питания. Так, например, условие максимальной мощности в активной нагрузке релейного усилителя по схеме рис. 4-43 при пренебрежимо малом времени пролета якоря и нулевом сопротивлении источника питания имеет вид так как в данном случае — внутреннее сопротивление четырехполюсника с выходным напряжением
