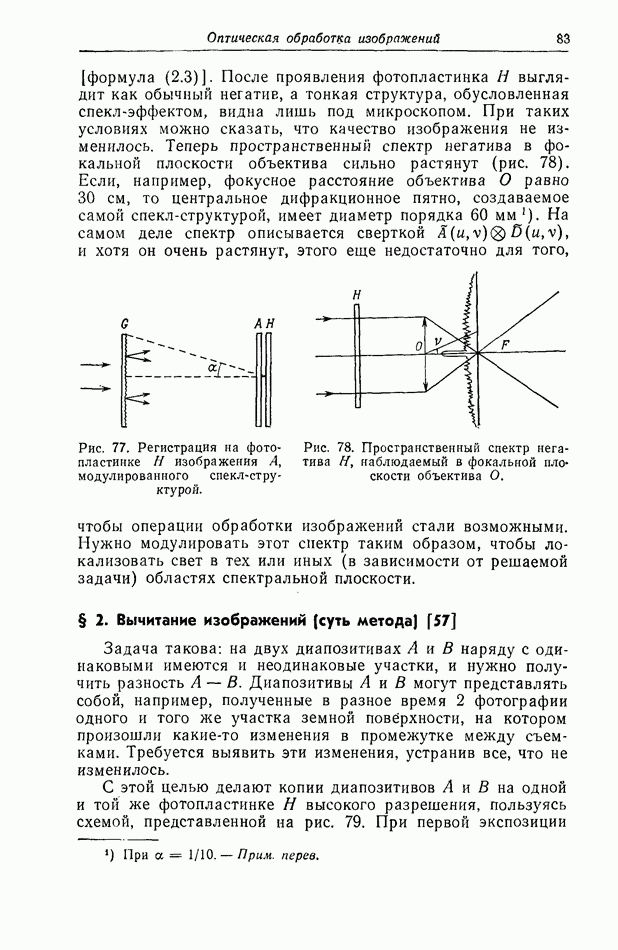

§ 2. Вычитание изображений (суть метода] [57]

Задача такова: на двух диапозитивах наряду с одинаковыми имеются и неодинаковые участки, и нужно получить разность Диапозитивы могут представлять собой, например, полученные в разное время 2 фотографии одного и того же участка земной поверхности, на котором произошли какие-то изменения в промежутке между съемками. Требуется выявить эти изменения, устранив все, что не изменилось.

С этой целью делают копии диапозитивов на одной и той же фотопластинке высокого разрешения, пользуясь схемой, представленной на рис. 79. При первой экспозиции

перед помешают диапозитив А и освещают его спекл-структурой, создаваемой матовым стеклом Затем А заменяют диапозитивом В и, прежде чем сделать вторую экспозицию, смещают на очень малое расстояние в некотором направлении. Рассмотрим под микроскопом один из участков негатива после проявления (рис. 80). На одинаковых участках диапозитивов каждому пятну спекл-структуры, зарегистрированной с А, соответствует точно такое же пятно спекл-структуры, зарегистрированной с В.

Рис. 79. Последовательная регистрация на фотопластинке двух изображений модулированных одной и той же спекл-структурой.

Рис. 80. Спекл-структура, получающаяся на фотопластинке

Расстояние между двумя идентичными пятнами равно смещению пластинки между двумя экспозициями. На неодинаковых же участках диапозитивов интенсивность соответствующих точек неодинакова. Если, например, в некоторой области диапозитив А прозрачен, а диапозитив В непрозрачен, то имеются только пятна спекл-структуры, зарегистрированной с А. Осветим теперь негатив параллельным пучком, как показано на рис. 81 (светом ртутной лампы с фильтром). Объектив О создает изображение негатива в плоскости На одинаковых участках диапозитивов имеются пары идентичных пятен. Эти пятна дифрагируют свет, и два идентичных пятна, таких, например, как А, и В], дают интерференционные полосы Юнга в фокальной плоскости объектива О. То же самое можно сказать и о всех других парах пятен, находящихся на одинаковых участках диапозитивов А

и В. Поместим в фокальную плоскость непрозрачный экран со щелью таким образом, чтобы щель совпала с темной полосой. Тогда свет, дифрагируемый пятнами не будет попадать на плоскость изображения То же самое справедливо и для всех других пар одинаковых пятен. Это означает, что все одинаковые участки диапозитивов не будут видны на изображении

Рис. 81. Выявление в плоскости разности двух изображений, зарегистрированных на фотопластинке

Теперь рассмотрим участок, где диапозитивы неодинаковы. Два соответствующих пятна здесь неодинаковы и дифрагируют свет разной интенсивности. Они дают полосы Юнга, интенсивность которых в минимумах уже не равна нулю, и сквозь щель на плоскость изображения попадает некоторое количество света. В результате в плоскости видны только те участки изображений на которых есть различия, т. е. видна «разность» изображений
