§ 6. Наблюдение спекл-структуры в фокальной плоскости объектива [166]

Вернемся к эксперименту, показанному на рис. 100, но вместо того, чтобы наблюдать спекл-структуру в плоскости изображения диффузного объекта будем наблюдать ее в фокальной плоскости объектива О. В этом случае зерна суммарной спекл-структуры оказываются модулированными кольцевыми интерференционными полосами, как это было показано в гл. 3, § 6. При этом продольное смещение не устраняет корреляцию между спекл-структурами, а только изменяет радиус кольцевых интерференционных полос.

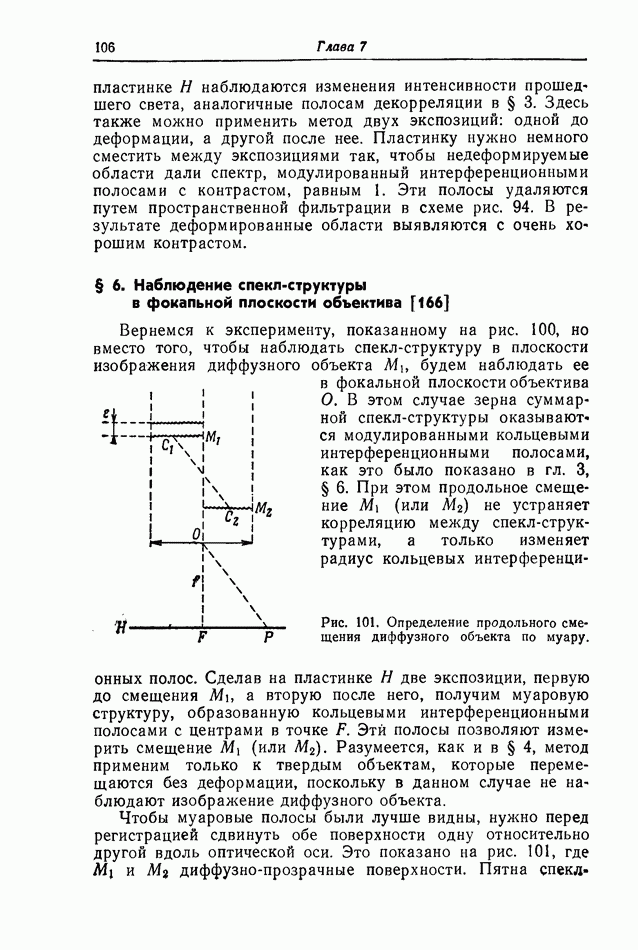

Рис. 101. Определение продольного смещения диффузного объекта по муару.

Сделав на пластинке две экспозиции, первую до смещения а вторую после него, получим муаровую структуру, образованную кольцевыми интерференционными полосами с центрами в точке Эти полосы позволяют измерить смещение (или Разумеется, как и в § 4, метод применим только к твердым объектам, которые перемещаются без деформации, поскольку в данном случае не наблюдают изображение диффузного объекта.

Чтобы муаровые полосы были лучше видны, нужно перед регистрацией сдвинуть обе поверхности одну относительно другой вдоль оптической оси. Это показано на рис. 101, где диффузно-прозрачные поверхности.

Пятна спекл-структуры в плоскости будут модулированы частями кольцевых интерференционных полос, центр которых находится в точке Зарегистрируем спекл-структуру, а затем переместим вдоль оси на величину и сделаем вторую экспозицию. После проявления будем рассматривать негатив помещая глаз в первый порядок дифракции, а не в нулевой порядок. Радиусом первого кольца, равным определяется продольное смещение
