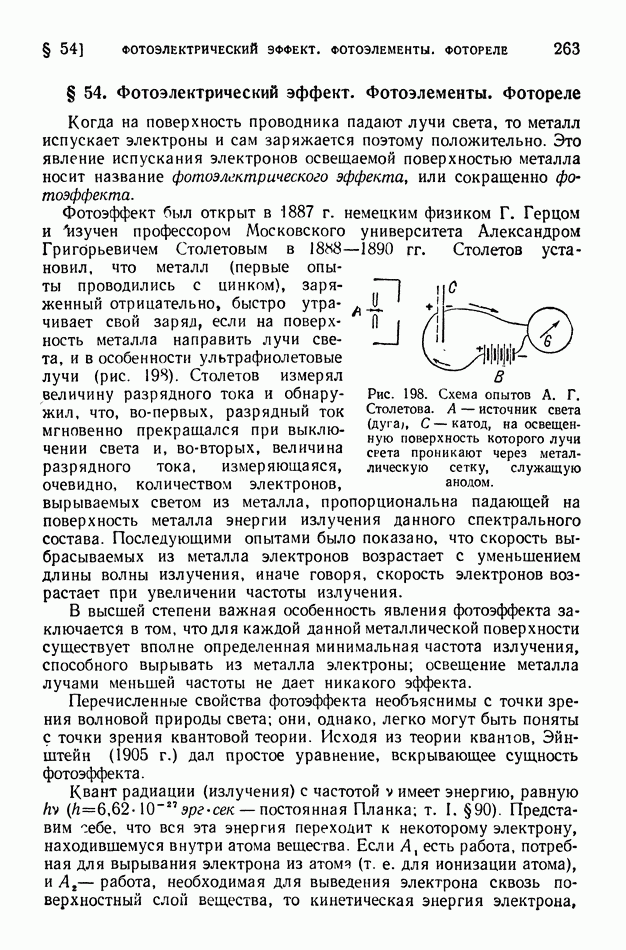

§ 54. Фотоэлектрический эффект. Фотоэлементы. ФоторелеКогда на поверхность проводника падают лучи света, то металл испускает электроны и сам заряжается поэтому положительно. Это явление испускания электронов освещаемой поверхностью металла носит название фотоэлектрического эффекта, или сокращенно фотоэффекта. Фотоэффект был открыт в 1887 г. немецким физиком Г. Герцом и изучен профессором Московского университета Александром Григорьевичем Столетовым в 1888-1890 гг. Столетов установил, что металл (первые опыты проводились с цинком), заряженный отрицательно, быстро утрачивает свой заряд, если на поверхность металла направить лучи света, и в особенности ультрафиолетовые лучи (рис. 198). Столетов измерял величину разрядного тока и обнаружил, что, во-первых, разрядный ток мгновенно прекращался при выключении света и, во-вторых, величина разрядного тока, измеряющаяся, очевидно, количеством электронов, вырываемых светом из металла, пропорциональна падающей на поверхность металла энергии излучения данного спектрального состава. Последующими опытами было показано, что скорость выбрасываемых из металла электронов возрастает с уменьшением длины волны излучения, иначе говоря, скорость электронов возрастает при увеличении частоты излучения.
Рис. 198. Схема опытов А. Г. Столетова. А — источник света (дуга), С-катод, на освещенную поверхность которого лучи света проникают через металлическую сетку, служащую анодом. В высшей степени важная особенность явления фотоэффекта заключается в том, что для каждой данной металлической поверхности существует вполне определенная минимальная частота излучения, способного вырывать из металла электроны; освещение металла лучами меньшей частоты не дает никакого эффекта. Перечисленные свойства фотоэффекта необъяснимы с точки зрения волновой природы света; они, однако, легко могут быть поняты с точки зрения квантовой теории. Исходя из теории квантов, Эйнштейн (1905 г.) дал простое уравнение, вскрывающее сущность фотоэффекта. Квант радиации (излучения) с частотой вырвавшегося наружу, будет:
В этом уравнении Эйнштейна содержится объяснение всех основных свойств фотоэффекта Мы видим, что для вылета электронов необходимо освещать поверхность тела лучами такой частоты При освещении рентгеновыми лучами, имеющими очень большую частоту, происходит выбрасывание электронов, которые были расположены глубоко внутри атома (для них работа вырывания От описанного выше нормального фотоэффекта отличают так называемый селективный (избирательный) фотоэффект, наблюдаёмый у щелочных металлов. Особенность селективного фотоэффекта заключается в том, что при освещении щелочного металла радиацией, имеющей некоторую определенную длину волны, обнаруживается максимум электронной эмиссии; если освещать тот же металл лучами большей или меньшей частоты, то выбрасывается меньшее число электронов. Фотоэффект практически безынерционен: время запаздывания фотоэффекта по отношению к моменту освещения поверхности во всяком случае не превышает Если электроны вырываются действием радиации из атомов вещества, но при этом остаются внутри тела, а не выбрасываются наружу, то электропроводность вещества возрастает. Этим явлением внутреннего фотоэффекта объясняется резкое увеличение электропроводности селена, когда он подвергается освещению (стр. 171). Приборы для наблюдения и использования фотоэффекта—фотоэлементы — устраивают обычно следующим образом (рис. 199). Часть внутренней поверхности колбы покрывают слоем металла (например, слоем натрия, калия, цезия и т. д., обычно эти металлы наносят на «подслой» из серебра), этот слой металла служит катодом. Часть колбы оставляют прозрачной для освещения катодного слоя. Внутри колбы помещают второй электрод — анод, представляющий собой сетку, кольцо или просто металлический ввод в центре. Колба откачивается, и между электродами накладывается разность потенциалов. Электроны, выбрасываемые под действием света из катодного слоя металла, устремляются к аноду и обусловливают прохождение тока. Для наблюдения фотоэффекта включают в цепь гальванометр. Получаемый ток зависит от освещенности и составляет обычно доли миллиампера. При постоянной освещенности фототок сначала растет с напряжением, но при увеличении напряжения до 200—250 в все электроны, выбрасываемые катодом, улавливаются анодом, достигается ток насыщения и дальнейшее повышение напряжения уже не приводит к увеличению тока. Фотоэффект с чистых металлических поверхностей достаточен для использования только при освещении ультрафиолетовыми лучами. При изготовлении технических фотоэлементов металлический катод особым образом «обрабатывается» (его подвергают действию серы, водорода, кислорода), что повышает его чувствительность.
Рис. 199. Фотоэлемент.
Рис. 200. Строение кислородно-цезиевого катода. Для усиления фототока колбу фотоэлемента наполняют инертным газом (неоном или аргоном); в этом случае каждый фотоэлектрон, двигаясь с большой скоростью к аноду, вызывает по пути ионизацию многих атомов газа, что порождает ионный ток, в несколько раз больший, чем ток фотоэлектронной эмиссии. Высокой чувствительностью к видимым и инфракрасным лучам обладают фотоэлементы с кислородно-цезиевыми катодами. Для получения таких катодов внутреннюю поверхность стеклянной колбы покрывают (химическим способом) слоем серебра. Поверхность этого слоя серебра окисляют разрядом в кислороде. На эту «подстилку» осаждают пары цэзия (перегонкой при температуре 180—190°). В результате такой обработки катод оказывается состоящим из четырех слоев (рис. 200): серебра, окиси серебра, окиси цезия и тонкой поверхностной пленки адсорбированного цезия. Свет вырывает электроны из атомов цезия, ионизируя атомы цезия, которые быстро вновь нейтрализуются свободными электронами серебра, проникающими на поверхность через слои окислов серебра и цезия. Кислородно-цезиевые фотокатоды дают в вакуумных фотоэлементах ток порядка с длиной волны 0,62 (Л (оранжево-желтый цвет), но пригодны и для инфракрасных лучей с длиной волны до Строение, аналогичное кислородно-цезиевому фотокатоду, и сходные с ним свойства (даже большую чувствительность) имеют активированные кислородом сурьмяно-цезиевый и иисмуто-цезиевый катоды.
Рис. 201. Световая характеристика какуумного кислородно-цезиевого элемента. Высокой чувствительностью
Рис. 202 Световая характеристика газонаполненного фотоэлемента. В вакуумных фотоэлементах то к строго пропорционален световому потоку (рис. 201), в газонаполненных фотоэлементах линейная зависимость между током и световым потоком сохраняется только для небольших анодных напряжений или малых световых потоков (рис. 202). Газонаполненные фотоэлементы в тысячи раз более инерционны, чем вакуумные, но все же инерционность их невелика (порядка Большое распространение получили фотоэлементы с запирающим слоем. Эти фотоэлементы не требуют внешнего источника тока. Такой фотоэлемент (рис. 203) представляет собой две изготовленные из металла и полупроводника пластинки соприкасающиеся друг с другом и покрытые сверху тонким полупрозрачным слоем металла (или же сетчатым электродом). Верхний слой металла (или сетчатый электрод) соединяют проводником с нижней пластинкой. Под действием света на границе между металлом и полупроводником, обладающей униполярной проводимостью (стр. 173), возникает электродвижущая сила, возрастающая с увеличением светового потока.
Рис. 203. Фотоэлемент с запирающим слоем До недавнего времени из фотоэлементов с запирающим слоем практически использовались главным образом меднозакисньш (купроксные) элементы (слой закиси меди на меди). Эти фотоэлементы имеют внутреннее сопротивление порядка 400 омов. При сопротивлении внешней цепи 100—300 омов их фототок равен примерно Фотоэлементы позволяют преобразовать изменения интенсивности и изменения окраски света в электрические токи. На этом основаны их многочисленные применения. В соединении с ламповыми усилителями фотоэлементы сделали возможным осуществление чувствительных автоматов, реагирующих на изменения освещенности: открывающих двери, включающих и выключающих освещение, управляющих светофорами, сортирующих мелкие предметы и т. д. Действие фотореле, применяемых в указанных и аналогичных случаях, понятно из рис. 204. Часто вместо электроламповых усилителей и электромагнитных приборов в фотоавтоматах применяют тиратроны.
Рис. 204. Схема фотореле. Тиратрон представляет собой трехэлектродную лампу, наполненную парами ртути или аргоном и отличающуюся чрезвычайно крутой характеристикой: при недостаточных напряжениях сетки анодный ток не проходит через тиратрон, а при определенном напряжении сетки он сразу достигает максимальной величины (тиратрон «зажигается», замыкая цепь анодного тока). Такая практически вертикальная характеристика (рис. 205) объясняется тем, что по устройству тиратрона, в котором управляющий электрод (сетка) представляет собой цилиндр с отверстием (рис. 206), при достаточно большом отрицательном потенциале сетка тормозит и отбрасывает обратно к
Рис. 205. Вольтамперная характеристика тиратрона.
Рис. 206. Тиратрон» катоду все испускаемые накаленным катодом электроны. А когда при определенном потенциале сетки начинает преобладать поле анода, то электроны, увлекаемые полем анода, ионизируют газ, порождают электронные лавины и зажигающийся разряд в тиратроне замыкает цепь анодного тока. При этом потенциал сетки, если он и изменится, уже не влияет на разряд, а внутреннее падение напряжения между анодом и катодом благодаря резкому уменьшению сопротивления снижается в зажженном тиратроне до 15—20 в. Если анодное напряжение выключено хотя бы на стотысячные доли секунды, — разряд погасает. Ток фотоэлемента сообщает сетке тиратрона потенциал, нужный для зажигания тиратрона. Анодный ток тиратрона приводит в действие приборы автоматической сигнализации, небольшие моторчики или электромагнитные приборы, замыкающие цепь тока еще большей величины. В разнообразных фотоавтоматах нередко используют невидимые ультрафиолетовые и инфракрасные лучи. В этом случае лучи прожектора пропускают через особые фильтры, например через тонкую пластинку эбонита, через «черное» стекло (марблит) и т. п. Отражая невидимый луч от хорошо замаскированных зеркал, которые отбрасывают луч на спрятанный фотоэлемент, осуществляют надежную фотоохрану складов, зданий, путей. При этом приборы автоматической сигнализации (а в условиях войны и автоматической защиты) регулируют так, чтобы они приходили в действие, когда невидимый луч фотоограждения где-либо прерван. Человек, прошедший через такую невидимую для него линию охраны, сам не зная того, мгновенно приводит в действие приборы сигнализации или защиты. Благодаря фотоэлементам (в сочетании с электронно-ламповыми усилителями) оказалось возможным осуществить звуковое кино (§ 95) и телевидение (§ 96).
|
