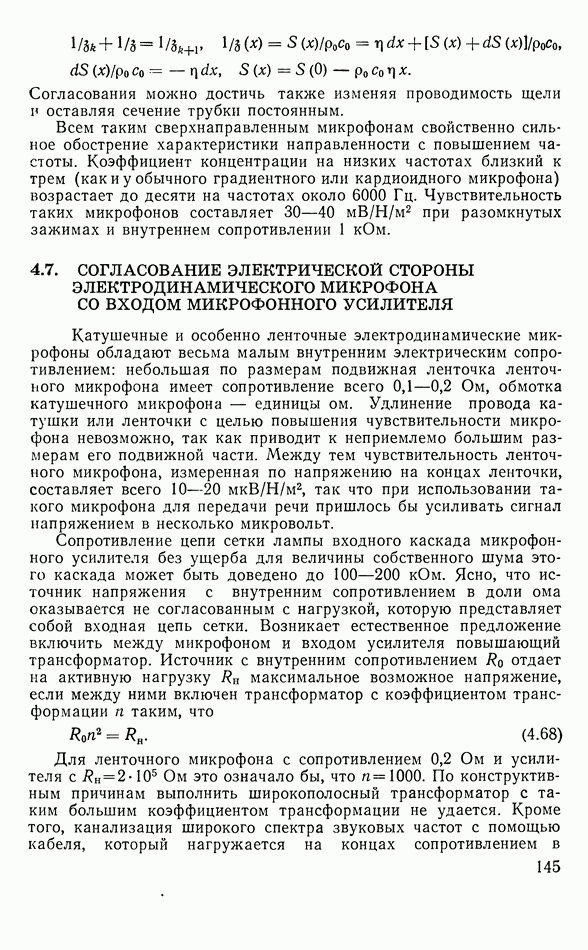

4.7. СОГЛАСОВАНИЕ ЭЛЕКТРИЧЕСКОЙ СТОРОНЫ ЭЛЕКТРОДИНАМИЧЕСКОГО МИКРОФОНА СО ВХОДОМ МИКРОФОННОГО УСИЛИТЕЛЯ

Катушечные и особенно ленточные электродинамические микрофоны обладают весьма малым внутренним электрическим сопротивлением: небольшая по размерам подвижная ленточка ленточного микрофона имеет сопротивление всего Ом, обмотка катушечного микрофона — единицы ом. Удлинение провода катушки или ленточки с целью повышения чувствительности микрофона невозможно, так как приводит к неприемлемо большим размерам его подвижной части. Между тем чувствительность ленточного микрофона, измеренная по напряжению на концах ленточки, составляет всего так что при использовании такого микрофона для передачи речи пришлось бы усиливать сигнал напряжением в несколько микровольт.

Сопротивление цепи сетки лампы входного каскада микрофонного усилителя без ущерба для величины собственного шума этого каскада может быть доведено до Ясно, что источник напряжения с внутренним сопротивлением в доли ома оказывается не согласованным с нагрузкой, которую представляет собой входная цепь сетки. Возникает естественное предложение включить между микрофоном и входом усилителя повышающий трансформатор. Источник с внутренним сопротивлением отдает на активную нагрузку максимальное возможное напряжение, если между ними включен трансформатор с коэффициентом трансформации таким, что

Для ленточного микрофона с сопротивлением 0,2 Ом и усилителя с Ом это означало бы, что По конструктивным причинам выполнить широкополосный трансформатор с таким большим коэффициентом трансформации не удается. Кроме того, канализация широкого спектра звуковых частот с помощью кабеля, который нагружается на концах сопротивлением в

затруднительна, так как уже при нескольких метрах длины такого кабеля его емкость оказывает шунтирующее действие для составляющих высоких частот и сигнал сильно искажается.

Практика телефонии и радиовещания показывает, что удобнее всего пользоваться соединительными линиями, работающими на нагрузку 250—600 Ом. Поэтому микрофоны рассчитывают так, чтобы они работали в оптимальном режиме при нагрузке на сопротивление 250 Ом. С этой целью в сам микрофон встраивают миниатюрный трансформатор с отношением витков . В свою очередь, на входе микрофонного усилителя применяют повышающий трансформатор для согласования -омной линии с высокоомной цепью сетки первой лампы. Чувствительность микрофона определяется как чувствительность холостого хода, измеренная на разомкнутых зажимах вторичной обмотки трансформатора, встроенного в микрофон. Сопротивление нагрузки, на которое рассчитан микрофон с трансформатором, указывается в паспортных данных микрофона.

Конструкция трансформатора микрофона имеет ряд особенностей. Трансформатор должен быть весьма малым, чтобы не увеличивать заметно габариты микрофона; должен обладать минимальной индуктивностью рассеяния, для того чтобы работать в широкой полосе частот и, наконеи, должен быть хорошо защищен от влияния внешних магнитных полей, так как полезный сигнал, создаваемый микрофоном, мал и даже слабые переменные составляющие магнитного поля промышленной частоты могут создать паразитные эдс индукции, сравнимые с полезным сигналом. Обычно такой трансформатор выполняют на тороидальном сердечнике и помещают в экран из слоев пермаллоя и красной меди.
