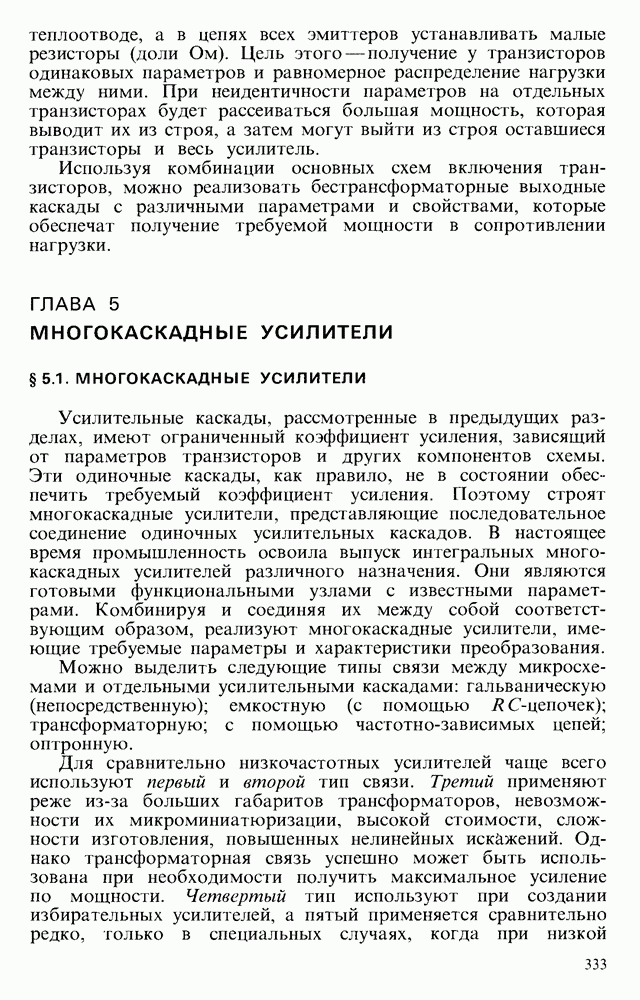

ГЛАВА 5. МНОГОКАСКАДНЫЕ УСИЛИТЕЛИ

§ 5.1. МНОГОКАСКАДНЫЕ УСИЛИТЕЛИ

Усилительные каскады, рассмотренные в предыдущих разделах, имеют ограниченный коэффициент усиления, зависящий от параметров транзисторов и других компонентов схемы. Эти одиночные каскады, как правило, не в состоянии обеспечить требуемый коэффициент усиления. Поэтому строят многокаскадные усилители, представляющие последовательное соединение одиночных усилительных каскадов. В настоящее время промышленность освоила выпуск интегральных многокаскадных усилителей различного назначения. Они являются готовыми функциональными узлами с известными параметрами. Комбинируя и соединяя их между собой соответствующим образом, реализуют многокаскадные усилители, имеющие требуемые параметры и характеристики преобразования.

Можно выделить следующие типы связи между микросхемами и отдельными усилительными каскадами: гальваническую (непосредственную); емкостную (с помощью RС-цепочек); трансформаторную; с помощью частотно-зависимых цепей; оптронную.

Для сравнительно низкочастотных усилителей чаще всего используют первый и второй тип связи. Третий применяют реже из-за больших габаритов трансформаторов, невозможности их микроминиатюризации, высокой стоимости, сложности изготовления, повышенных нелинейных искажений. Однако трансформаторная связь успешно может быть использована при необходимости получить максимальное усиление по мощности. Четвертый тип используют при создании избирательных усилителей, а пятый применяется сравнительно редко, только в специальных случаях, когда при низкой рабочей частоте требуется хорошая гальваническая развязка между каскадами.

При проектировании многокаскадных усилителей, к которым не предъявляются специальные требования, обычно необходимо знать выходную мощность усилителя , выходное напряжение , сопротивление нагрузки , допустимый коэффициент гармоник , рабочий диапазон частот , нормированный коэффициент усиления на низшей и высшей частотах, входное напряжение , внутреннее сопротивление источника питания .

При создании различных преобразовательных устройств на основе многокаскадных усилителей надо знать также значения входного и выходного сопротивлений, максимально допустимый фазовый сдвиг выходного сигнала в рабочем диапазоне частот, допустимую нестабильность коэффициента усиления и т. д.

Проектирование многокаскадного усилителя рекомендуется начинать с выбора его структурной схемы и выбора микросхем, входящих в нее, с учетом требований, предъявляемых к усилителю. При этом решают вопрос о том, обеспечивают ли выбранные микросхемы получение требуемых параметров у усилителя или нужны дополнительные входные и выходные устройства.

Если готовый интегральный усилитель может быть использован для реализации усилителя с требуемыми параметрами, то его надо вводить в состав структуры усилителя, а специфические требования удовлетворять за счет введения ОС соответствующего вида. Иногда приходится дополнительно вводить мощный выходной каскад, а также входной каскад с высоким или очень малым входным сопротивлением. И только если из-за требований, предъявляемых к характеристикам преобразования, усилитель нельзя выполнить из набора готовых интегральных микросхем, его проектируют на дискретных компонентах.

Порядок разработки принципиальной схемы во многом зависит от требований, предъявляемых к усилительному устройству. Если задано определенное значение входного сопротивления, то в первую очередь следует определить, каким путем оно будет получено, и исходя из этого проектировать входное устройство и остальную часть усилителя. Если заданы выходная мощность и выходное сопротивление усилителя, то проектирование следует начинать с выходного каскада, а затем переходить к проектированию остальной части. Если определенные требования предъявляют как к входной, так и к выходной частям усилителя, то сначала решаются вопросы реализации входного и выходного каскадов, а потом проектируют часть усилителя, связывающую их.

Исходя из допустимой нестабильности коэффициента усиления и получения требуемых параметров сразу же должен быть решен вопрос о виде ОС и ее глубине.

Так как с введением ОС коэффициент усиления уменьшается, то это должно быть учтено при выборе количества интегральных микросхем. При этом приходится (априори или на основе статистических данных и рекомендаций) задаваться возможным изменением коэффициента усиления усилителя без ОС и исходя из общего выражения (4.30)

определять петлевое усиление .

Если считать параметры цепи ОС стабильными, то и ориентировочная глубина обратной связи определяется из уравнения

Если коэффициент усиления усилителя без цепей ОС может изменяться примерно на и при этом требуется, чтобы при введении цепи ОС коэффициент усиления усилителя не изменялся более чем на то при необходимое петлевое усиление .

При заданном значении Кос и найденной глубине обратной связи определяют коэффициент усиления усилителя с разомкнутой цепью ОС:

Решив вопрос о структуре усилителя, количестве микросхем, используемых в нем, виде и глубине ОС, составляют ориентировочную принципиальную схему. При этом следят, чтобы входное сопротивление последующей микросхемы было больше или равно минимально допустимому сопротивлению нагрузки предыдущей. Сопротивление нагрузки в том или ином виде задают в технических условиях на микросхему.

Кроме того, при непосредственной связи между микросхемами необходимо согласовывать уровни выходного сигнала предыдущей микросхемы с допустимым входным сигналом последующей. При этом следует предусматривать цепи, обеспечивающие защиту входных цепей микросхемы от возможных аварийных изменений входного сигнала.

В качестве таких цепей часто используют два включенных параллельно и встречно диода. Сопротивление их велико до тех пор, пока входное напряжение не превышает контактную разность потенциалов у -перехода . До этого уровня они не влияют на входной сигнал. При дальнейшем увеличении входного напряжения диоды открываются и ограничивают сигнал на входе микросхемы значениями что, как правило, допустимо для всех микросхем.

Цепи защиты являются обязательными для тех микросхем, у которых допустимое выходное напряжение меньше максимального выходного напряжения предыдущей микросхемы.

Частотные искажения, вносимые каждой интегральной схемой в диапазоне высоких частот, известны из паспортных данных или могут быть определены экспериментально. Результирующее нормированное усиление или коэффициент частотных искажений усилителя находят как произведение соответствующих коэффициентов отдельных микросхем:

где — нормированное усиление микросхемы; — коэффициент частотный искажений микросхемы.

Если в состав усилителя входят только усилительные каскады на дискретных компонентах, то их допустимые частотные искажения или находят делением общего заданного коэффициента частотных искажений (или нормированного усиления) на соответствующие искажения, вносимые микросхемами:

При этом обычно считают, что все каскады на дискретных компонентах вносят одинаковые частотные искажения. Граничная частота транзисторов

где — количество каскадов на дискретных компонентах; — верхняя рабочая частота усилителя.

Частотные искажения в диапазоне низких частот, как правило, обусловлены влиянием цепей связи между микросхемами. Если в структуре усилителя имеется трансформатор, то считают, что основные искажения вносятся им:

где — искажения, вносимые остальными цепями связи. Тогда

Коэффициент частотных искажений, вносимых цепями связи микросхем, исключая трансформаторную,

В зависимости от особенностей усилителя частотные искажения между цепями связи распределяют равномерно или неравномерно.

При равномерном распределении частотные искажения каждой цепи связи определяют из выражения

Аналогично рассмотренному ранее частотные искажения можно выразить через нормированный коэффициент усиления.

Нелинейные искажения, заданные на проектируемую часть усилителя, обычно не распределяют между микросхемами, а все значение коэффициента гармоник отводят на последнюю микросхему или выходной каскад. Это обусловлено тем, что наибольшие нелинейные искажения возникают при больших уровнях усиливаемого сигнала, когда начинают сказываться нелинейности характеристик транзисторов. В микросхемах, работающих с малыми выходными сигналами, нелинейные искажения в первом приближении можно не учитывать.

Определив число микросхем, их тип, составив принципиальную схему и распределив искажения между цепями связи микросхем, переходят к электрическому расчету параметров цепей связи между микросхемами и цепей, обеспечивающих требуемую глубину ОС. При наличии дискретных усилительных каскадов проводят полный расчет последних.
