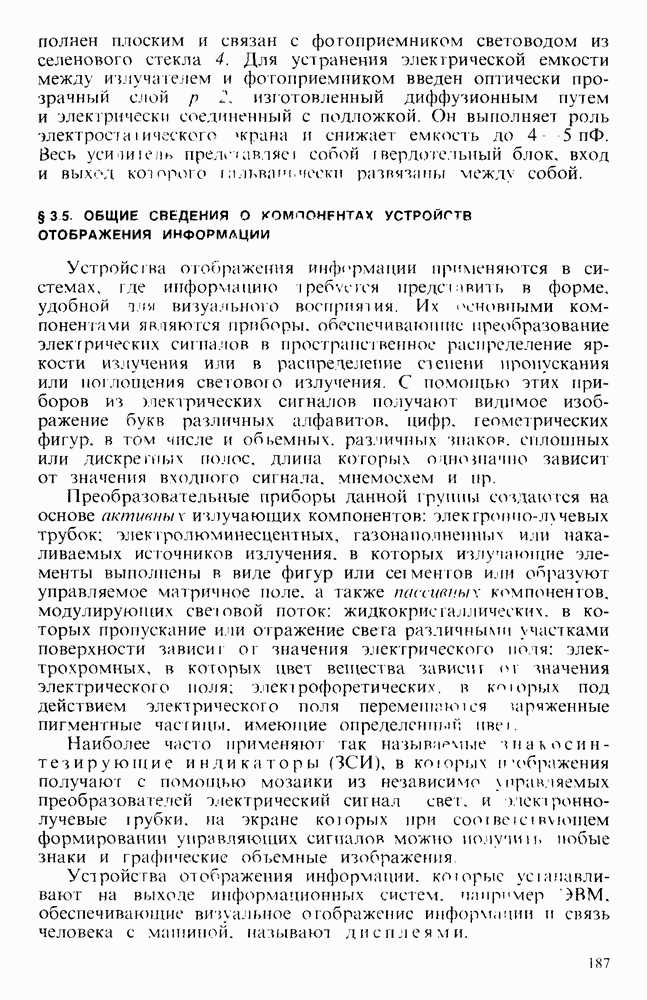

§ 3 5. ОБЩИЕ СВЕДЕНИЯ О КОМПОНЕНТАХ УСТРОЙСТВ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

Устройства отображения информации применяются в системах, где информацию требуется представить в форме, удобной для визуального восприятия. Их основными компонентами являются приборы, обеспечивающие преобразование электрических сигналов в пространственное распределение яркости излучения или в распределение степени пропускания или поглощения светового излучения. С помощью этих приборов из электрических сигналов получают видимое изображение букв различных алфавитов, цифр, геометрических фигур, в том числе и обьемных. различных знаков, сплошных или дискретных полос, длина которых оцнозначно зависит от значения входного сигнала, мнемосхем и пр.

Преобразовательные приборы данной группы создаются на основе активных излучающих компонентов: электронно-лучевых трубок; электролюминесцентных, газонаполненных или накаливаемых источников излучения, в которых излучающие элементы выполнены в виде фигур или сегментов или образуют управляемое матричное поле, а также пассивных компонентов, модулирующих световой поток: жидкокристаллических, в которых пропускание или отражение света различными участками поверхности зависит от значения электрического поля: электрохромных, в которых цвет вещества зависит от значения электрического поля; электрофоретических, в коюрых под действием электрического поля перемешаются заряженные пигментные частицы, имеющие определенный цвет.

Наиболее часто применяют так называемые знакосинтезирующие индикаторы (ЗСИ), в которых и отображения получают с помощью мозаики из независимо чнравляемых преобразователей электрический сигнал свет, и электроннолучевые трубки, на экране которых при соответствующем формировании управляющих сигналов можно получим, любые знаки и графические объемные изображения.

Устройства отображения информации, котрые устанавливают на выходе информационных систем, например ЭВМ, обеспечивающие визуальное отображение информации и связь человека с машиной, называют дисплеями.

В качестве дисплеев наиболее часто используют электроннотучевые трубки (ЭЛТ), но в ряде случаев применяют и знакосинтезирующие индикаторы.

По виду отображаемой информации ЗСИ делятся на: единичные — для отображения информации в виде простой геометрической фигуры (точки, запятой, круга, квадрата и ); цифровые — для отображения информации в виде цифр; буквенно-цифровые — для отображения информации в виде букв и цифр, включая и специальные математические символы; шкальные — для отображения в дискретной или аналоговой форме информации в виде уровней или значений величин; мнемонические — для отображения информации в виде мнемосхемы или их частей; графические — для отображения сложной информации в виде графиков, специальных знаков, символов, букв и цифр.

По виду элементов, обеспечивающих отображение информации, и способам формирования информационного поля ЗСИ делят на сегментные, элементы отображения в которых выполнены в форме сегментов, и матричные, в которых элементы отображения имеют форму квадратов, кругов, прямоугольников, сгруппированных и управляемых по строкам и столбцам.

По виду питающего напряжения ЗСИ подразделяют на постоянного тока, переменного и импульсного токов. Ряд ЗСИ функционирует при подаче тока (напряжения) любой формы. В зависимости от значения питающего напряжения различают: низковольтные ; средневольтные (постоянное и переменное напряжения питания , импульсное U < 70 В); высоковольтные (переменные и постоянное , импульсное .

Условное обозначение ЗСИ содержит в своем составе букву И — первый элемент, показывающий на принадлежность к группе ЗСИ; второй — буква, характеризующая принцип действия (Н — накаливаемый; Л — вакуумный люминесцентный; Г — газоразрядный; Ж — жидкокристаллический; П — полупроводниковый; Э — электролюминесцентный); третий — буква, указывающая на вид отображаемой информации (Д — единичный знак; Ц — цифра; В — буквенно-цифровой; Т — шкальный; М — мнемонический; Г — графический); четвертый — число, обозначающее порядковый номер разработки; при отсутствии встроенного управления выбирается из ряда 1—69; со встроенным управлением — из ряда 70 — 99; пятый — для единичных индикаторов буква, указывающая на цвет свечения, которая пишется через дефис (К — красный, Л — зеленый, С — синий, Ж желтый, Р — оранжевый, Г — голубой), например ИЭД1 — Л; для полупроводниковых ЗСИ это буква, указывающая на группу по значению параметров (от А до Я); у ряда компонентов этот элемент обозначения может отсутствовать; шестой (пятый) для сегментных ЗСИ приводится в виде дроби двух чисел.

В числителе указывается число разрядов, в знаменателе — число сегментов в разряде. Если знаки получают с помощью матричных элементов, сгруппированных в определенных местах (с фиксированным знакоместом), то в знаменателе стоит произведение, обозначенное знаком , числа элементов в строке и в столбце. В матричных ЗСИ без фиксированных знакомест (преобразователи сигнала света расположены равномерно по полю на пересечении строк и столбцов) в обозначении указывается произведение числа элементов в строке на число элементов в столбце, например .

Примеры обозначений: — ЗСИ — электрод люминесцентный, единичный, без встроенного управления, номер разработки — 1, зеленого цвета свечения; ИПЦ ЗСИ — полупроводниковый, цифровой, со встроенным управлением, номер разработки — 70, группа по значению параметров А, одноразрядный, семисегментный; — ЗСИ — вакуумный, люминесцентный, буквенно-цифровой, без встроенного управления, номер разработки—1, восемнадцатиразрядный, каждый разряд матричный, число строк — 5, столбцов — ЗСИ — газоразрядный, графический, без встроенного управления, номер разработки — 1, число строк и столбцов 32.

К числу основных параметров ЗСИ, определяющих качество отображения и восприятия информации, относят: яркость; равномерность яркости на протяженной светоизлучающей поверхности или на разных излучающих элементах; яркостный контраст; спектр излучения или его количественные характеристики, помехоустойчивость.
