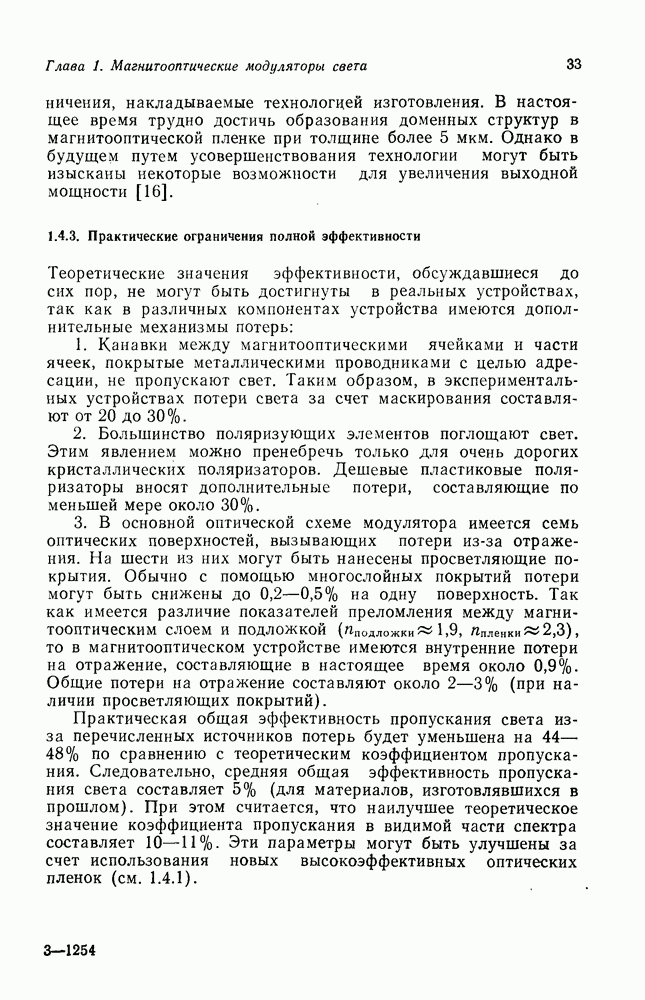

1.4.3. Практические ограничения полной эффективности

Теоретические значения эффективности, обсуждавшиеся до сих пор, не могут быть достигнуты в реальных устройствах, так как в различных компонентах устройства имеются дополнительные механизмы потерь:

1. Канавки между магнитооптическими ячейками и части ячеек, покрытые металлическими проводниками с целью адресации, не пропускают свет. Таким образом, в экспериментальных устройствах потери света за счет маскирования составляют от 20 до 30 %

2. Большинство поляризующих элементов поглощают свет. Этим явлением можно пренебречь только для очень дорогих кристаллических поляризаторов. Дешевые пластиковые поляризаторы вносят дополнительные потери, составляющие по меньшей мере около 30%.

3. В основной оптической схеме модулятора имеется семь оптических поверхностей, вызывающих потери из-за отражения. На шести из них могут быть нанесены просветляющие покрытия. Обычно с помощью многослойных покрытий потери могут быть снижены до 0,2-0,5% на одну поверхность. Так как имеется различие показателей преломления между магнитооптическим слоем и подложкой то в магнитооптическом устройстве имеются внутренние потери на отражение, составляющие в настоящее время около 0,9%. Общие потери на отражение составляют около 2—3% (при наличии просветляющих покрытий).

Практическая общая эффективность пропускания света из-за перечисленных источников потерь будет уменьшена на 44— 48% по сравнению с теоретическим коэффициентом пропускания. Следовательно, средняя общая эффективность пропускания света составляет 5% (для материалов, изготовлявшихся в прошлом). При этом считается, что наилучшее теоретическое значение коэффициента пропускания в видимой части спектра составляет 10—11%. Эти параметры могут быть улучшены за счет использования новых высокоэффективных оптических пленок (см. 1.4.1).
