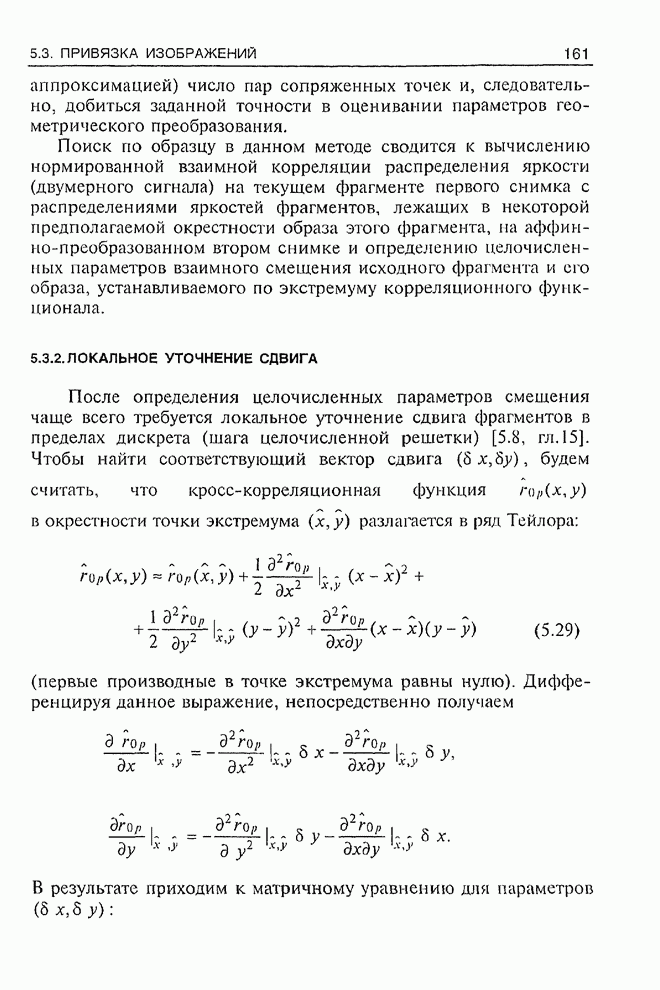

5.3.2. Локальное уточнение сдвига
После определения целочисленных
параметров смещения чаще всего требуется локальное уточнение сдвига фрагментов
в пределах дискрета (шага целочисленной решетки) [5.8, гл.15]. Чтобы найти
соответствующий вектор сдвига
будем считать, что кросс-корреляционная
функция
в
окрестности точки экстремума
разлагается в ряд Тейлора:
(первые производные в точке экстремума равны нулю).
Дифференцируя данное выражение, непосредственно получаем
В результате приходим к матричному уравнению для параметров
:
. (5.30)
Таким образом, в результате всех
вычислений, проведенных над элементами изображений пары снимков, координаты пар
сопряженных точек
,
в целом связываются соотношением
. (5.31)
