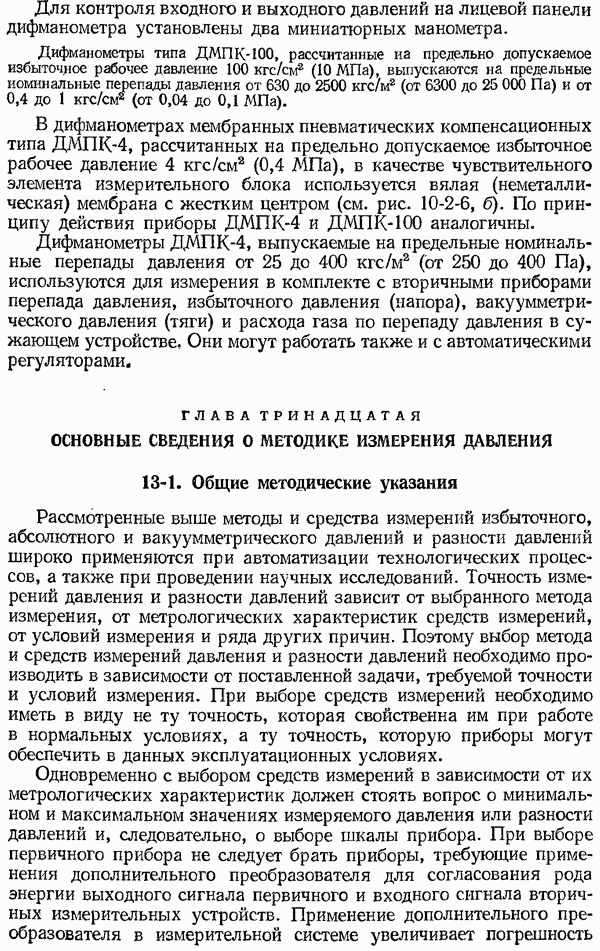

ГЛАВА ТРИНАДЦАТАЯ. ОСНОВНЫЕ СВЕДЕНИЯ О МЕТОДИКЕ ИЗМЕРЕНИЯ ДАВЛЕНИЯ
13-1. Общие методические указания
Рассмотренные выше методы и средства измерений избыточного, абсолютного и вакуумметрического давлений и разности давлений широко применяются при автоматизации технологических процессов, а также при проведении научных исследований. Точность измерений давления и разности давлений зависит от выбранного метода измерения, от метрологических характеристик средств измерений, от условий измерения и ряда других причин. Поэтому выбор метода и средств измерений давления и разности давлений необходимо производить в зависимости от поставленной задачи, требуемой точности и условий измерения. При выборе средств измерений необходимо иметь в виду не ту точность, которая свойственна им при работе в нормальных условиях, а ту точность, которую приборы могут обеспечить в данных эксплуатационных условиях.
Одновременно с выбором средств измерений в зависимости от их метрологических характеристик должен стоять вопрос о минимальном и максимальном значениях измеряемого давления или разности давлений и, следовательно, о выборе шкалы прибора. При выборе первичного прибора не следует брать приборы, требующие применения дополнительного преобразователя для согласования рода энергии выходного сигнала первичного и входного сигнала вторичных измерительных устройств. Применение дополнительного преобразователя в измерительной системе увеличивает погрешность
измерения. При создании автоматизированных систем управления целесообразно применять первичные приборы для измерения давления и разности давлений с унифицированным выходным сигналом постоянного тока.
При выборе шкалы средств измерений давления и разности давлений необходимо иметь в виду, что допускаемые погрешности приборов давления, дифманометров и вторичных приборов выражены в виде приведенных погрешностей в процентах от диапазона измерения. Поэтому при прочих равных условиях погрешность измерения давления или разности давлений для первой половины шкалы прибора будет больше, чем для второй половины шкалы его.
Внешние условия, при которых должны работать средства измерений давления и разности давлений, могут сильно влиять на точность измерения, поэтому при выборе места их установки необходимо учитывать это.
Место установки этих приборов должно обеспечивать удобство обслуживания и наблюдения за их работой. Длина соединительных линий от места отбора давления, разрежения или разности давлений до прибора должна быть минимальной. Наибольшая длина соединительной линии не должна превышать 50 м. При этом следует иметь в виду, что с увеличением длины соединительной линии рабочая полоса пропускания частот для данного прибора уменьшается [5].
Для предохранения приборов от непосредственного действия горячей среды, давление которой измеряется, необходимо устанавливать специальные дополнительные устройства, рассматриваемые ниже.
При выборе места отбора давления необходимо, чтобы в пространстве, где предполагается измерить давление среды, отсутствовали возмущения течения последней. Сравнительно просто производится измерение давления через специальное отверстие в стенке поверхности, ограничивающей среду, ибо в этом случае нет необходимости вводить в нее постороннее тело и, следовательно, опасность возмущения течения среды отпадает. Таким образом, при измерении давления или разности давлений необходимо, чтобы устройства для отбора давлений не вызывали возмущения течения потока. Особенно необходимо следить за тем, чтобы края отверстия в стенке, например, трубопровода или короба со стороны протекающей среды не выступали в нее, так как малейшие выступы или заусенцы могут привести к неправильным измерениям давления или разности давлений,
