19-4. Измерение уровня жидкостей с помощью поплавковых и буйковых уровнемеров

Простейшим техническим средством для измерения уровня жидкости в резервуарах является поплавковый указатель уровня. Об уровне в этом случае судят по положению прикрепленного к противовесу указателя, соединенного с поплавком с помощью троса, перекинутого через блоки. Этот метод измерения позволяет контролировать уровень жидкости, находящейся в резервуаре под атмосферным давлением, в случае, когда объект расположен сравнительно недалеко от поста наблюдения.

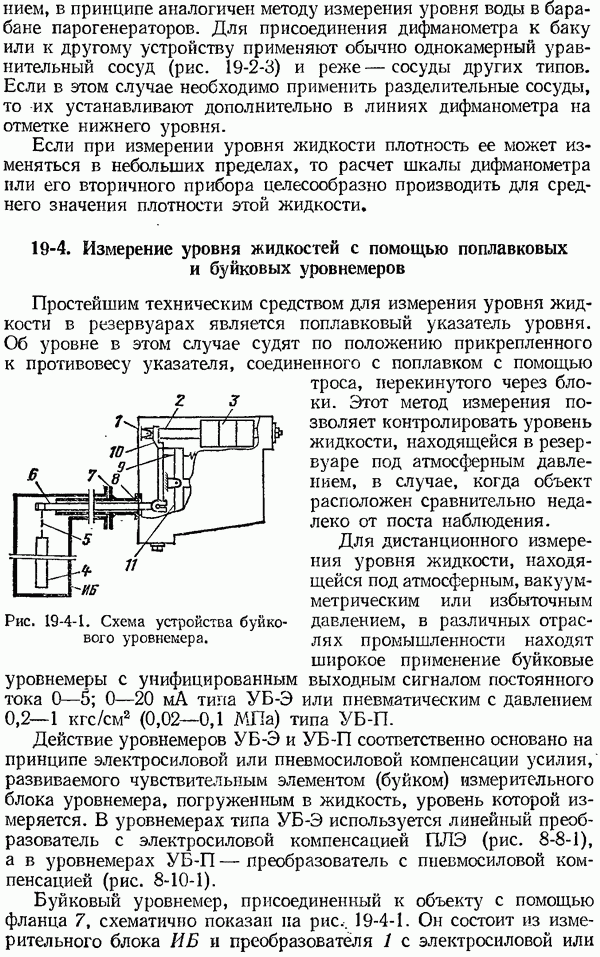

Рис. 19-4-1. Схема устройства буйкового уровнемера.

Для дистанционного измерения уровня жидкости, находящейся под атмосферным, вакуумметр ическим или избыточным давлением, в различных отраслях промышленности находят широкое применение буйковые уровнемеры с унифицированным выходным сигналом постоянного тока типа УБ-Э или пневматическим с давлением типа

Действие уровнемеров соответственно основано на принципе электросиловой или пневмосиловой компенсации усилия, развиваемого чувствительным элементом (буйком) измерительного блока уровнемера, погруженным в жидкость, уровень которой измеряется. В уровнемерах типа УБ-Э используется линейный преобразователь с электросиловой компенсацией ПЛЭ (рис. 8-8-1), а в уровнемерах преобразователь с пневмосиловой компенсацией (рис. 8-10-1).

Буйковый уровнемер, присоединенный к объекту с помощью фланца 7, схематично показан на рис. 19-4-1. Он состоит из измерительного блока и преобразователя 1 с электросиловой или

пневмосиловой компенсацией. Измерительный блок, представляющий собой рычажную систему с чувствительным элементом в виде буйка 4, взаимозаменяемым для уровнемеров типов УБ-Э и УБ-П. Буек, соединенный со стержнем 5, подвешен к рычагу вывода 6 с помощью призмы. Выходящая часть рычага 6 из полости, находящейся под рабочим давлением, уплотнена с помощью мембраны 8. В этих уровнемерах, так же как и в дифманометрах две упругие ленты (на рис. 19-4-1 не показаны) удерживают рычаг вывода от осевого перемещения при воздействии на мембрану рабочего давления. Такое устройство вывода обеспечивает возможность поворота рычага 6 относительно условной оси, образованной пересечением плоскостей, в которых расположены мембрана и упругие ленты. Это устройство позволяет также осуществлять регулировку положения условной оси рычага вывода. Конец рычага вывода с помощью поводка и ленточной тяги 9 соединен с рычагом 11 преобразователя 1.

Преобразователи уровнемеров в отличие от преобразователей, рассмотренных в гл. 8, имеют дополнительный рычаг 2, на котором расположены грузы 3. Деталь 10 этого рычага соединена с поводком рычага вывода двумя упругими лентами (на рис. 19-4-1 не показаны). Начальная сила тяжести буйка уравновешена грузом 3. Таксе положение буйка соответствует нижнему уровню жидкости в резервуаре этом случае выходной сигнал уровнемера равен максимальному (верхнему) значению или Рвых При подъеме уровня жидкости в резервуаре выходной сигнал уменьшается и при равен или Рвых

Уровнемеры УБ-Э могут работать в комплекте с миллиамперметрами КСУ2 и других типов, а также совместное автоматическими регуляторами уровня и с информационно-вычислительными и управляющими машинами. Уровнемеры типа применяют с любыми вторичными показывающими или самопишущими приборами, имеющими диапазон измерения а также с пневматическими регуляторами уровня.

Уровнемеры типа могут быть использованы для измерения уровня в объектах с температурой жидкости не выше Они выпускаются на предельно допускаемое рабочее избыточное давление Эти уровнемеры, имеющие класс точности 1 и 1,5, изготовляют с различными размерами (диаметром и длиной) буйка, позволяющими выполнять их с диапазонами измерения, лежащими в пределах от до

Уровнемеры буйковые электрические типа УБ-Э выпускают также во взрывозащищенном исполнении для измерения уровня в объектах при температуре жидких сред (в том числе азотоводородных и аммиачных) от —40 до +200 С (с радиатором) и от —40 до +100°С (без радиатора). Эти модели уровнемеров, имеющие класс точности 1, изготовляют с диапазонами измерений, лежащими в пределах от до .

Кроме рассмотренных уровнемеров УБ-Э и УБ-П применяют и другие типы буйковых измерителей уровня с пневматическим выходным сигналом и индикаторы уровня с дифференциально-трансформаторным преобразователем класса точности 5 [75].

Поплавковые уровнемеры с дополнительным устройством находят применение для дистанционного измерения уровня воды в открытых водоемах, нанора, создаваемого разностью уровней верхнего и нижнего бьефов, и положения различного рода затворов. В уровнемерах этого типа и во вторичных приборах к ним в качестве измерительных преобразователей используются сельсины [75].

Для сигнализации предельных значений уровня жидкости в резервуарах или баках применяют поплавковые сигнализаторы уровня различных типов [75].
