10-4. Электроконтактные приборы и реле давления

Электрокоитактные приборы и реле давления применяют при автоматизации технологических процессов в схемах сигнализации, устройствах тепловой защиты агрегатов и ряде других устройств. Электроконтактные приборы выпускают обычно с показывающим отсчетным устройством, поэтому они могут быть использованы одновременно для целей измерения и сигнализации избыточного или вакуумметрического давления. Реле (или сигнализаторы) давления для целей измерения не могут быть использованы, так как они не имеют отсчетных устройств.

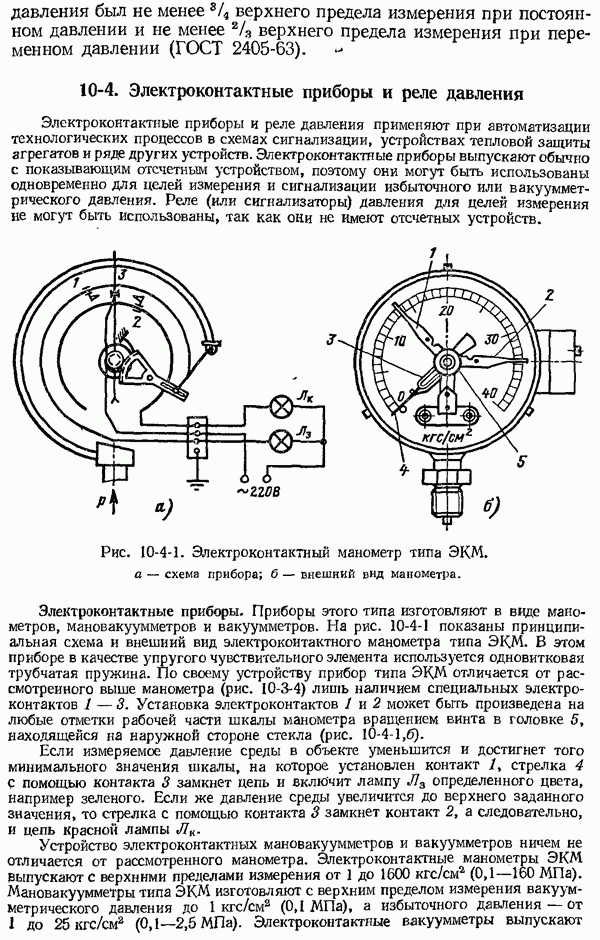

Рис. 10-4-1. Электроконтактный манометр типа ЭКМ. а — схема прибора; б - внешний вид манометра.

Электроконтактные приборы. Приборы этого типа изготовляют в виде манометров, мановакуумметров и вакуумметров. На рис. 10-4-1 показаны принципиальная схема и внешний вид электрокоитактного манометра типа ЭКМ. В этом приборе в качестве упругого чувствительного элемента используется одновитковая трубчатая пружина. По своему устройству прибор типа ЭКМ отличается от рассмотренного выше манометра (рис. 10-3-4) лишь наличием специальных электроконтактов Установка Электроконтактов 1 и 2 может быть произведена на любые отметки рабочей части шкалы манометра вращением винта в головке 5, находящейся на наружной стороне стекла (рис.

Если измеряемое давление среды в объекте уменьшится и достигнет того минимального значения шкалы, на которое установлен контакт 1, стрелка 4 с помощью контакта 3 замкнет цепь и включит лампу определенного цвета, например зеленого. Если же давление среды увеличится до верхнего заданного значения, то стрелка с помощью контакта 3 замкнет контакт 2, а следовательно, и цепь красной лампы ЛK.

Устройство электроконтактных мановакуумметров и вакуумметров ничем не отличается от рассмотренного манометра. Электроконтактные манометры ЭКМ выпускают с верхними пределами измерения от 1 до Мановакуумметры типа ЭКМ изготовляют с верхним пределом измерения вакуумметр ического давления до а избыточного давления от 1 до Электрокоитактные вакуумметры выпускают

с верхним пределом измерения до Разрывная мощность контактов при максимальном токе 1 А. Приборы типа ЭКМ выпускаются класса точности 2,5. Имеются модификации электроконтактных манометров, мановакуумметров и вакуумметров типа взрывобезопасного исполнения на те же верхние пределы измерения.

Реле давления сигнальное типа РДС. На рис. 10-4-2 схематично показано устройство реле давления типа . В этом реле в качестве упругого чувствительного элемента используются две одновитковые трубчатые пружины 6, впаянные в общий держатель 1 и работающие одновременно от одного штуцера. Перемещение свободных концов этих пружин посредством тяги 2 и рычага передается контактному устройству, состоящему из двух ртутных переключателей (нормально замкнутого 5 и нормального разомкнутого 4).

Рис. 10-4-2. Реле давления типа

Регулировка настройки срабатывания по давлению осуществляется с помощью тяги и винта.

Диапазон настройки срабатывания по давлению от 5 до с погрешностью Разрывная мощность контактов
