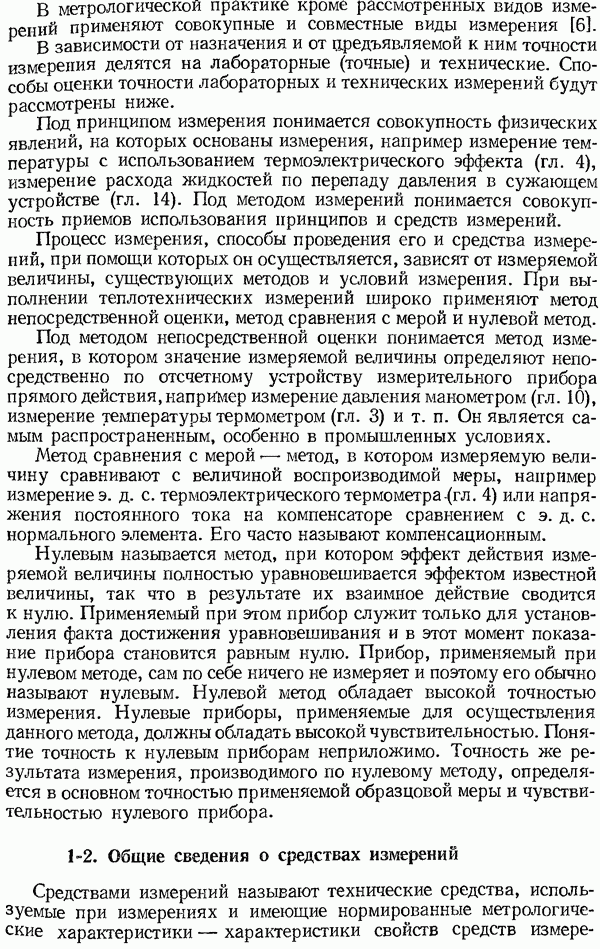

Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше

Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике

ДЛЯ СТУДЕНТОВ И ШКОЛЬНИКОВ ЕСТЬ
ZADANIA.TO

1-2. Общие сведения о средствах измерений

Средствами измерений называют технические средства, используемые при измерениях и имеющие нормированные метрологические характеристики — характеристики свойств средств

измерений, оказывающие влияние на результаты и погрешности измерений.

Основными видами средств измерений являются меры, измерительные приборы, измерительные преобразователи и измерительные устройства.

Мера — средство измерений, предназначенное для воспроизведения физической величины заданного размера. Например, гиря есть мера массы; измерительный резистор — мера электрического сопротивления; температурная лампа — мера яркостной или цветовой температуры

Измерительным прибором называют средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.

Измерительный прибор, показания которого являются непрерывной функцией йзменений измеряемой величины, называют аналоговым измерительным прибором. Если показания прибора, автоматически вырабатывающего дискретные сигналы измерительной информации, представлены в цифровой форме, прибор называют цифровым.

Показывающим измерительным прибором называют прибор, допускающий только отсчитывание показаний. Если в измерительном приборе предусмотрена регистрация показаний, то его называют регистрирующим.

Самопишущим измерительным прибором называют регистрирующий прибор, в котором предусмотрена запись показаний в форме диаграммы. Регистрирующий прибор, в котором предусмотрено печатание показаний в цифровой форме, называют печатающим.

Измерительным прибором прямого действия называют прибор, в котором предусмотрено одно или несколько преобразований сигнала измерительной информации в одном направлении, т. е. без применения обратной связи, например, показывающий манометр, ртутно-стеклянный термометр.

Измерительный прибор, в котором подводимая величина подвергается интегрированию по времени или по другой независимой переменной, называют интегрирующим измерительным прибором.

Измерительным преобразователем называют средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем. Измерительные преобразователи в зависимости от их назначения и функций могут быть подразделены на первичные, промежуточные, передающие, масштабные и другие.

Первичным преобразователем называют измерительный преобразователь, к которому подведена измеряемая величина, т. е. первый в измерительной цепи. В качестве примера можно привести термоэлектрический термометр термометр сопротивления сужающее устройство расходомера Измерительный

преобразователь, занимающим в измерительной цепи место после первичного, называют промежуточным.

Передающим измерительным преобразователем называют измерительный преобразователь, предназначенный для дистанционной передачи сигнала измерительной информации

Масштабным измерительным преобразователем называют измерительный преобразователь, предназначенный для изменения величины в заданное число раз, например, измерительный трансформатор тока, делитель напряжения, измерительный усилитель и т. п.

Измерительными устройствами называют средства измерений, состоящие из измерительных приборов и измерительных преобразователей. Измерительные устройства в зависимости от их назначения и функций, могут быть подразделены на первичные и промежуточные измерительные устройства (приборы).

Под первичным измерительным устройством (первичным прибором) понимают средство измерений, к которому подведена измеряемая величина. Промежуточным измерительным устройством (промежуточным прибором) называют средство измерений, к которому подведен выходной сигнал первичного преобразователя (например, перепад давления, создаваемый сужающим устройством). Первичные и промежуточные приборы, снабженные передающими преобразователями, могут быть выполнены с отсчетными устройствами или без них.

Вторичными измерительными устройствами (вторичными приборами) называют средства измерений, которые предназначены для работы в комплекте с первичными или промежуточными приборами, а также с некоторыми видами первичных и промежуточных преобразователей.

Кроме рассмотренных средств измерений применяются более сложные измерительные устройства автоматического действия ?— так называемые измерительные информационные системы. Под такими системами понимаются устройства с автоматическим многоканальным (во многих точках) измерением, а в некоторых случаях и обработкой информации по некоторому заданному алгоритму.

Следует отметить, что одним из важных признаков новых разработок средств измерений и элементов для устройств автоматизации (автоматического контроля, регулирования и управления) является унификация выходных и входных сигналов преобразователей, первичных, промежуточных и вторичных приборов. Унификация выходных и входных сигналов обеспечивает взаимозаменяемость средств измерений, позволяет сократить разновидность вторичных измерительных устройств. Кроме того, унифицированные приборы и элементы существенно повышают надежность действия устройств автоматизации и открывают широкие перспективы применения информационно-вычислительных машин.

В нашей стране создание унифицированных средств измерений реализуется в Государственной системе промышленных приборов и средств автоматизации (ГСП). Эта система строится по

блочно-модульному принципу и делится на три ветви, о ъединяющие приборы с пневматическим, электрическим постоянного и переменного тока и электрическим частотным выходным и входным сигналами.

Диапазоны изменения унифицированных сигналов в соответствии с Государственными стандартами (ГОСТ 9468-60; ГОСТ 9898-61; ГОСТ 9895-69) установлены следующие: пневматического электрического — постоянного тока (рекомендуется ) или 0-10 В, переменного тока частотой 50 или 400 Гц (обычно 50 Гц) ; электрического частотного 1500—2500 и 4000—8000 Гц.

В зависимости от назначения, а вместе с тем и от той роли, которую выполняют различные средства измерений (меры, измерительные приборы и преобразователи) в процессе измерения, они делятся на три категории:

1) рабочие меры, измерительные приборы и преобразователи;

2) образцовые меры, измерительные приборы и преобразователи;

3) эталоны.

Рабочими средствами измерений называются все меры, приборы и преобразователи, предназначенные для практических повседневных измерений во всех отраслях народного хозяйства. Они подразделяются на средства измерений повышенной точности (лабораторные) и технические.

Образцовыми называются меры, приборы и первичные преобразователи (например, термоэлектрические термометры, термометры сопротивления), предназначенные для поверки и градуировки рабочих мер, измерительных приборов и преобразователей. Верхний предел измерений образцового прибора должен быть равен или более верхнего предела измерений поверяемого прибора. Допускаемая погрешность образцового прибора или измерительного устройства в том случае, когда поправки к его показаниям не учитываются, должна быть значительно меньше (в 4—5 раз) допускаемой погрешности испытуемого прибора.

Рабочие меры, измерительные приборы и преобразователи поверяются в институтах мер и измерительных приборов и в контрольных лабораториях системы Государственного комитета стандартов, мер и измерительных приборов.

Образцовые меры, измерительные приборы и первичные преобразователи, предназначенные для поверки рабочих, поверяются в Государственных институтах мер и измерительных приборов и в Государственных контрольных лабораториях 1-го разряда по еще более точным образцовым мерам, приборам и преобразователям, т. е. образцовым средствам измерений более высокого разряда (например, образцовые приборы 2-го разряда поверяются методом сравнения с образцовыми приборами 1-го разряда). Образцовые меры,

приборы и преобразователи высшего в данной области измерения разряда (1-го разряда) поверяются в Государственных институтах мер и измерительных приборов по соответствующим рабочим эталонам,

Меры, измерительные приборы и первичные преобразователи, служащие для воспроизведения и хранения единиц измерения с наивысшей (метрологической) точностью, достижимой при данном уровне науки и техники, а также для поверки мер, приборов и преобразователей высшего разряда, называются эталонами.

Воспроизведение единиц измерения в СССР осуществляется Всесоюзным научно-исследовательским институтом метрологии имени Д. И. Менделеева (ВНИИМ).

Для обеспечения единой системы измерения температуры, давления и т. п. в СССР ВНИИМ передает рабочие эталоны в Государственные институты мер и измерительных приборов.
