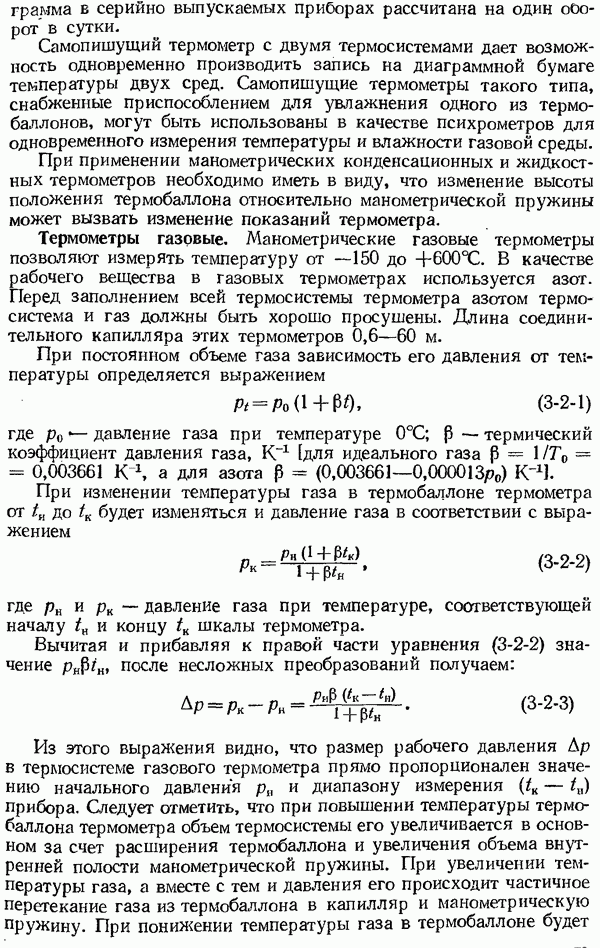

Термометры газовые.

Манометрические газовые термометры позволяют измерять температуру от —150 до +600°С. В качестве рабочего вещества в газовых термометрах используется азот. Перед заполнением всей термосистемы термометра азотом термосистема и газ должны быть хорошо просушены. Длина соединительного капилляра этих термометров

При постоянном объеме газа зависимость его давления от температуры определяется выражением

где давление газа при температуре термический коэффициент давления газа, (для идеального газа а для азота

При изменении температуры газа в термобаллоне термометра от 4 до будет изменяться и давление газа в соответствии с выражением

где давление газа при температуре, соответствующей началу и концу шкалы термометра.

Вычитая и прибавляя к правой части уравнения (3-2-2) значение после несложных преобразований получаем:

Из этого выражения видно, что размер рабочего давления в термосистеме газового термометра прямо пропорционален значению начального давления и диапазону измерения прибора. Следует отметить, что при повышении температуры термобаллона термометра объем термосистемы его увеличивается в основном за счет расширения термобаллона и увеличения объема внутренней полости манометрической пружины. При увеличении температуры газа, а вместе с тем и давления его происходит частичное перетекание газа из термобаллона в капилляр и манометрическую пружину. При понижении температуры газа в термобаллоне будет

происходить обратный процесс. Вследствие этого при измерении температуры газовым термометром постоянство объема газа в термосистеме не сохраняется. Поэтому зависимость между давлением газа в термосистеме и его температурой незначительно отклоняется от линейной и действительное давление газа в термосистеме при температуре будет меньше подсчитанного по формуле (3-2-2). Однако эта нелинейность зависимости между не играет существенной роли и шкала газового термометра получается практически равномерной.

Для увеличения рабочего давления (3-2-3) термосистему газового термометра заполняют азотом под некоторым начальным давлением в зависимости от диапазона измерения температуры [с диапазоном измерения начальное давление а с диапазоном измерения Поэтому колебания атмосферного давления на показаниях газового термометра не сказываются.

Для уменьшения изменения показаний газового термометра, вызываемого отклонением температуры окружающего воздуха от устанавливают термобиметаллический компенсатор в тягу передаточного механизма (рис. 3-2-1, а и 3-2-3), а также стремятся уменьшить отношение внутреннего объема пружины и капилляра к объему термобаллона. Это достигается увеличением объема, а следовательно, и размеров термобаллона. Например, при длине капилляра от 1,6 до длина корпуса термобаллона термометра выполняется равной а при длине капилляра до Диаметр термобаллона в том и другом случае равен Ввиду больших размеров термобаллона газовые термометры не везде могут быть применены.
