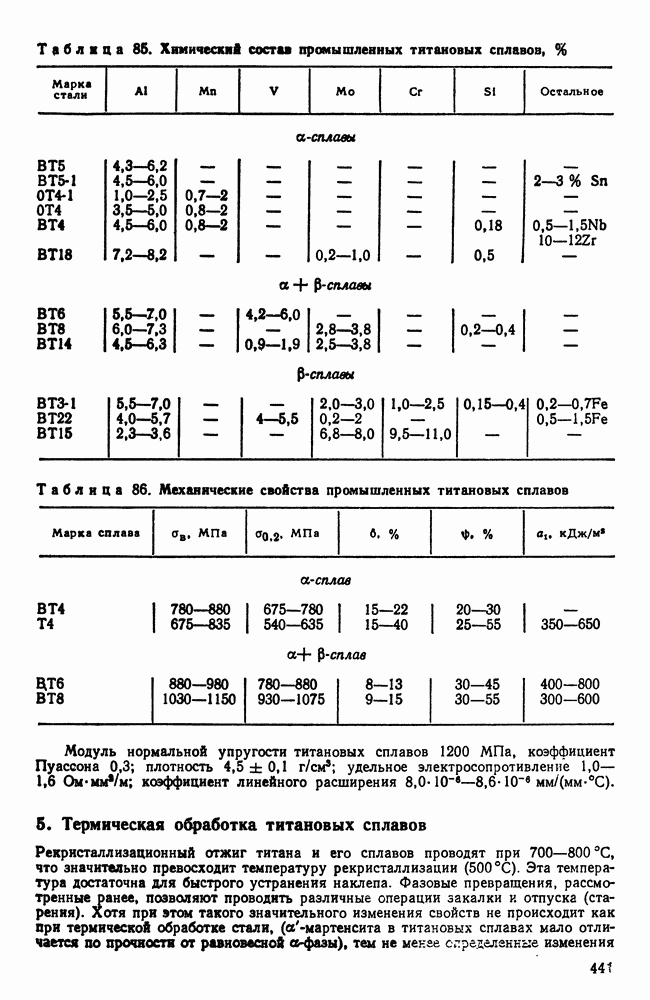

5. Термическая обработка титановых сплавов
Рекристаллизационный отжиг титана и его сплавов проводят при 700-800 °С, что значительно превосходит температуру рекристаллизации (500 °С). Эта температура достаточна для быстрого устранения наклепа. Фазовые превращения, рассмотренные ранее, позволяют проводить различные операции закалки и отпуска (старения). Хотя при этом такого значительного изменения свойств не происходит как при термической обработке стали, (а-мартенсита в титановых сплавах мало отличается по прочности от равновесной
-фазы), тем не менее определенные изменения
наблюдаются, и в последнее время при работе сплавов предусматривается возможность использования термической обработки и она в той или иной степени применяется на практике.
Наиболее важна термическая обработка, в результате которой измельчаются зерна при фазовой перекристаллизации и повышаются пластические свойства.
Титановые сплавы обладают низкими антифрикционными свойствами и для повышения износоустойчивости их подвергают азотированию.
