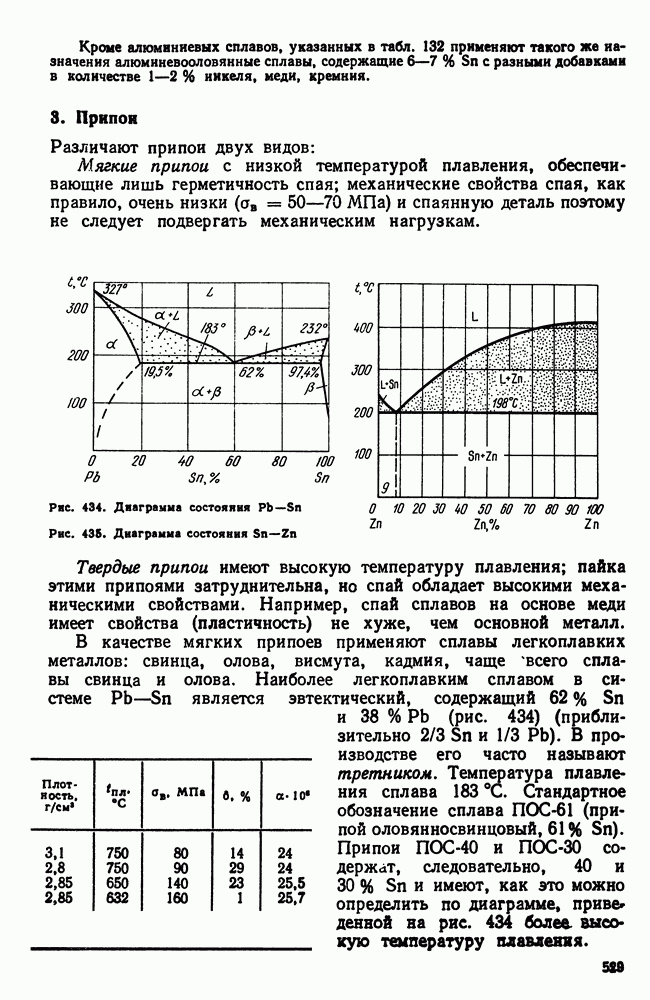

3. Припои
Различают припои двух видов:
Мягкие припои с низкой температурой плавления, обеспечивающие лишь герметичность спая; механические свойства спая, как правило, очень низки
и спаянную деталь поэтому не следует подвергать механическим нагрузкам.
Рис. 434. Диаграмма состояния
Рис. 435. Диаграмма состояния
Твердые припои имеют высокую температуру плавления; пайка этими припоями затруднительна, но спай обладает высокими механическими свойствами. Например, спай сплавов на основе меди имеет свойства (пластичность) не хуже, чем основной металл.
В качестве мягких припоев применяют сплавы легкоплавких металлов: свинца, олова, висмута, кадмия, чаще всего сплавы свинца и олова. Наиболее легкоплавким сплавом в системе
является эвтектический, содержащий
(рис. 434) (приблизительно
и
). В производстве его часто называют третником. Температура плавления сплава
Стандартное обозначение сплава
(припой оловянносвинцовый,
Припои
и
содержат, следовательно, 40 и
и имеют, как это можно определить по диаграмме, приве» денной на рис. 434 более высокую температуру плавления.
Твердые припои имеют температуру плавления в интервале
и являются сплавами меди и цинка (латуни) и меди, цинка и серебра (так называемые серебряные прйпои). Последние применяют при пайке электроприборов, когда электропроводность спая не должна уменьшаться по сравнению с электропроводностью основного металла.
В табл. 133 и 134 приведены составы сплавов, применяемых для пайки (и лужения), согласно действующим стандартам.
Таблица 133. (см. скан) Олово для пайки и лужения
Таблица 134. (см. скан) Составы и некоторые свойства мягких припоев
Кроме того, олово
а также более низких сортов
применяют для пайки и для изготовления баббитов и припоев. Прочность олова при комнатной температуре составляет
а прочность паяного шва, вследствие образования твердых растворов с основным металлом и достигает
и выше.
Кроме перечисленных в таблице, находят применение мягкие припои и других марок, например малоооловянистые припои
и некоторые другие, содержащие всего
и поэтому менее дефицитные, чем припои составов, приведенных в табл. 134. Однако по физическим и технологическим свойствам они уступают первым — у малооловянистых припоев выше температурный интервал затвердевания
сплава
сплава
меньше прочность и жидкотекучесть.
Кроме оловянносвинцовых припоев, применяют и оловянноцинковые, содержащие 90, 70, 60 и
остальное цинк (марки припоев
Наилучшим из этой серии сплавов является припой
по составу отвечающий эвтетнке (рис. 435), т. е. имеющий самую низкую температуру начала
кристоллизации (по диаграмме состояния
Фактически же в связи с колебаниями в химическом составе несколько выше, но не выиге 202 °С. Сплавы
имеют температуры начала кристаллизация соответственно 325, 345 и 365 °С (температура конца кристаллизации всех сплавов 198 °С). Оловянноцинковые припои, по сравнению с оловянносвинцовыми, имеют более высокую прочность, меньшую пластичность. Имеются точные указания, в каких случаях и какую марку припоя следует применять.
В табл. 135 приведены составы и свойства свннцовосеребряных припоев. При пайке меди припоем, содержащим олово, может образоваться соединение
что приводит к охрупчиванию
в первом случае это явление не должно наблюдаться.
Таблица 135. (см. скан) Составы и свойства свинцовосеребрякых припоев
В качестве примера твердых припоев в табл. 136 приведены некоторые составы серебряных припоев
о
и их свойства.
Таблица 136. (см. скан) Составы серебряных припоев и их свойства
Другими твердыми припоями, как уже говорилось, являются латуни, более дешевые, чем серебряные припои. Составы латуней были приведены раньше.
