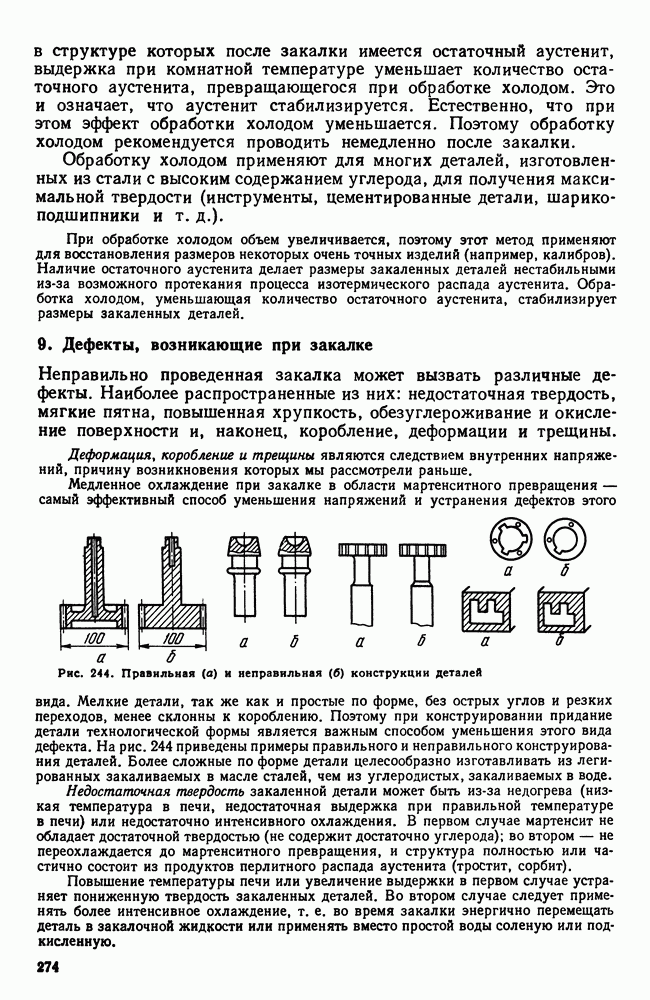

9. Дефекты, возникающие при закалке
Неправильно проведенная закалка может вызвать различные дефекты. Наиболее распространенные из них: недостаточная твердость, мягкие пятна, повышенная хрупкость, обезуглероживание и окисление поверхности и, наконец, коробление, деформации и трещины.
Деформация, коробление и трещины являются следствием внутренних напряжений, причину возникновения которых мы рассмотрели раньше.
Медленное охлаждение при закалке в области мартенситного превращения — самый эффективный способ уменьшения напряжений и устранения дефектов этого вида.
Рис. 244. Правильная (а) и неправильная (б) конструкции деталей
Мелкие детали, так же как и простые по форме, без острых углов и резких переходов, менее склонны к короблению. Поэтому при конструировании придание детали технологической формы является важным способом уменьшения этого вида дефекта. На рис. 244 приведены примеры правильного и неправильного конструирования деталей. Более сложные по форме детали целесообразно изготавливать из легированных закаливаемых в масле сталей, чем из углеродистых, закаливаемых в воде.
Недостаточная твердость закаленной детали может быть из-за недогрева (низкая температура в печи, недостаточная выдержка при правильной температуре в печи) или недостаточно интенсивного охлаждения. В первом случае мартенсит не обладает достаточной твердостью (не содержит достаточно углерода); во втором — не переохлаждается до мартенситного превращения, и структура полностью или частично состоит из продуктов перлитного распада аустенита (тростит, сорбит).
Повышение температуры печи или увеличение выдержки в первом случае устраняет пониженную твердость закаленных деталей. Во втором случае следует применять более интенсивное охлаждение, т. е. во время закалки энергично перемещать деталь в закалочной жидкости или применять вместо простой воды соленую или подкисленную.
Образование мягких пятен также является следствием недостаточного прогрева или недостаточно интенсивного охлаждения. Методы устранения такие же, как указаны выше.
Иногда мягкие пятна появляются из-за неоднородности исходной структуры, например скоплений феррита. В этих местах при нагреве до температуры закалки может сохраниться феррит или получиться аустенит с недостаточной концентрацией углерода. Естественно, что в этих местах даже при правильно проведенной закалке твердость недостаточная. Предварительная термическая обработка (нормализация), создающая более однородную структуру, устраняет этот дефект.
Повышенная хрупкость — дефект, обычно появляющийся в результате закалки от слишком высоких температур (более высоких, чем это требуется), при которых произошел значительный рост зерен аустенита. Дефект обнаруживается механическими испытаниями по излому или по микроструктуре. Устраняют дефект повторной закалкой от нормальных температур для данной стали.
Окисление и обезуглероживание поверхности часто происходит при нагреве в пламенных или электрических печах без контролируемой атмосферы. Поэтому дают припуск на шлифование, что удорожает и усложняет технологию изготовления термически обрабатываемых деталей. Контролируемая искусственная атмосфера в термических печах является радикальным способом устранения или уменьшения этого дефекта.
Нагрев в солях также способствует уменьшению окисления и обезуглероживания.
