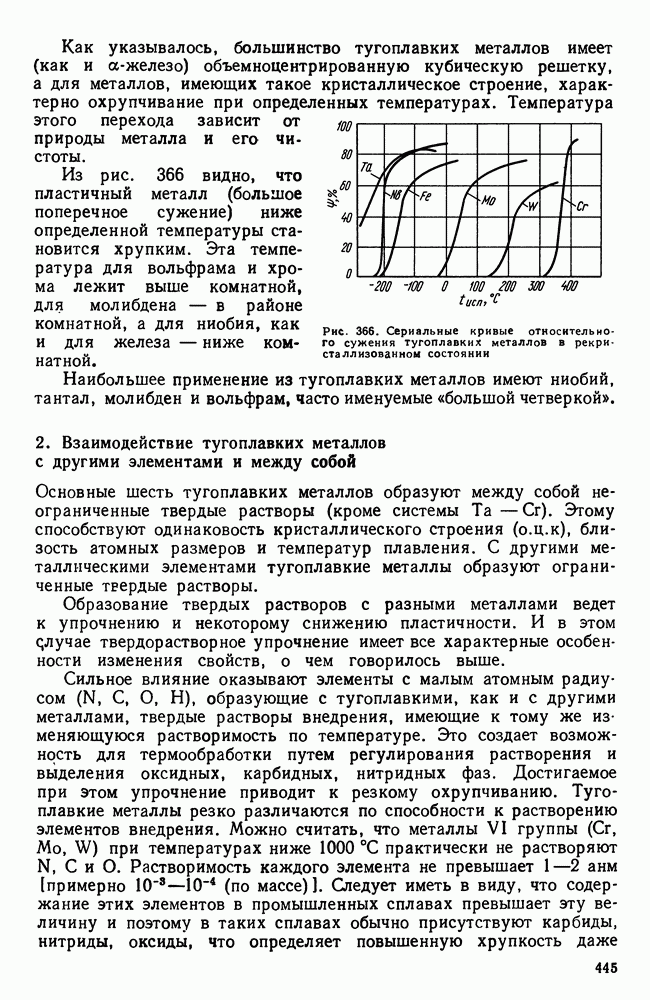

2. Взаимодействие тугоплавких металлов с другими элементами и между собой

Основные шесть тугоплавких металлов образуют между собой неограниченные твердые растворы (кроме системы Та Этому способствуют одинаковость кристаллического строения (о.ц.к), близость атомных размеров и температур плавления. С другими металлическими элементами тугоплавкие металлы образуют ограниченные твердые растворы.

Образование твердых растворов с разными металлами ведет к упрочнению и некоторому снижению пластичности. И в этом случае твердорастворное упрочнение имеет все характерные особенности изменения свойств, о чем говорилось выше.

Сильное влияние оказывают элементы с малым атомным радиусом , О, Н), образующие с тугоплавкими, как и с другими металлами, твердые растворы внедрения, имеющие к тому же изменяющуюся растворимость по температуре. Это создает возможность для термообработки путем регулирования растворения и выделения оксидных, карбидных, нитридных фаз. Достигаемое при этом упрочнение приводит к резкому охрупчиванию. Тугоплавкие металлы резко различаются по способности к растворению элементов внедрения. Можно считать, что металлы VI группы при температурах ниже практически не растворяют . Растворимость каждого элемента не превышает [примерно (по массе)]. Следует иметь в виду, что содержание этих элементов в промышленных сплавах превышает эту величину и поэтому в таких сплавах обычно присутствуют карбиды, нитриды, оксиды, что определяет повышенную хрупкость даже

хорошо очищенных хрома, молибдена и вольфрама. Если очистить металлы, чтобы содержание было менее то такой металл уже будет пластичным при комнатной температуре, но такая высокая чистота еще не достижима для современной техники.

Растворимость элементов внедрения в металлах V группы (V, Nb, Та) во много раз больше и оценивается величиной Уже очистка этих металлов до содержания (по массе) делает их пластичными.

Поэтому пластичность Та и хрупкость обусловлена разной растворимостью элементов внедрения в этих металлах.
