ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
— процесс выполнения оператором или автоматическим устройством операций изменения состояния технических объектов на расстоянии передачей сигналов по линиям связи. Как правило, в процессе Д. у. осуществляют также передачу сигналов о выполнении указанных операций (дистанционный контроль). При Д. у. обычно выполняются простейшие операции — включение или отключение объекта, передача сигналов о его состоянии и др. Д. у. получило широкое применение в диспетчерских системах пром. предприятий, электр. станций и сетей, гидротех. сооружений, шахт, железнодорожных узлов и т. п.

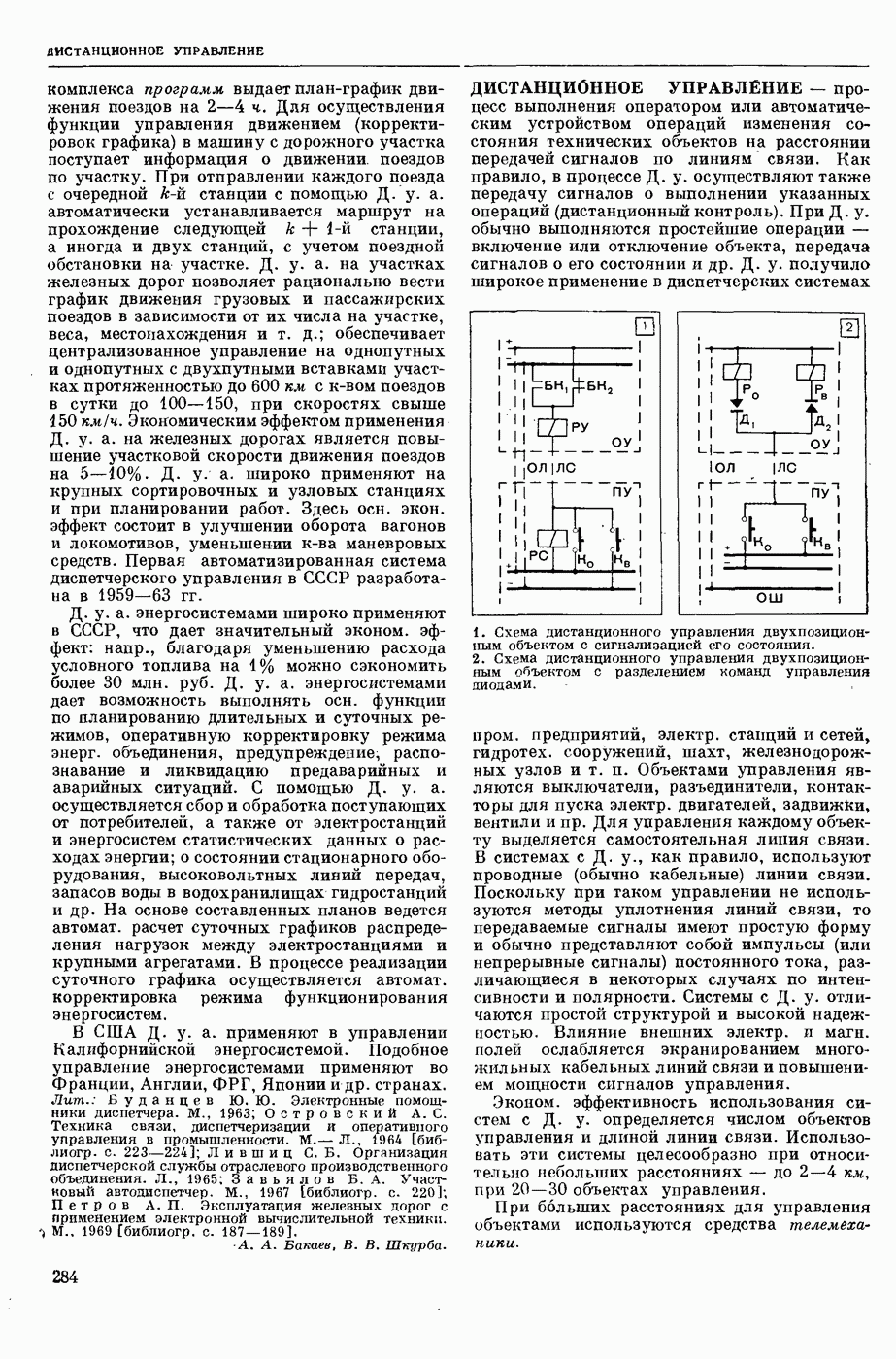

1. Схема дистанционного управления двухпозиционным объектом с сигнализацией его состояния.
2. Схема дистанционного управления двухпозиционным объектом с разделением команд управления диодами.
Объектами управления являются выключатели, разъединители, контакторы для пуска электр. двигателей, задвижки, вентили и пр. Для управления каждому объекту выделяется самостоятельная линия связи. В системах с Д. у., как правило, используют проводные (обычно кабельные) линии связи. Поскольку при таком управлении не используются методы уплотнения линий связи, то передаваемые сигналы имеют простую форму и обычно представляют собой импульсы (или непрерывные сигналы) постоянного тока, различающиеся в некоторых случаях по интенсивности и полярности. Системы с Д. у. отличаются простой структурой и высокой надежностью. Влияние внешних электр. и магн. полей ослабляется экранированием многожильных кабельных линий связи и повышением мощности сигналов управления.
Эконом, эффективность использования систем с Д. у. определяется числом объектов управления и длиной линии связи. Использовать эти системы целесообразно при относительно небольших расстояниях — до 2—4 км, при 20—30 объектах управления.
При больших расстояниях для управления объектами используются средства телемеханики.
Известно много вариантов схем Д. у. При разработке таких схем особое внимание уделяют защите от ложных операций, обусловленных помехами или повреждениями аппаратуры. На рис. 1 показана электр. схема управления объектом, который может пребывать в двух состояниях (двухпозиционным объектом). Объект управления ОУ соединяется с пунктом управления ПУ линией связи
. Питание схемы на ОУ и ПУ осуществляется от одного источника постоянного тока через общую линию
. В нормальном (нерабочем) состоянии обмотки реле управления РУ и реле сигнализации положения объекта PC обтекаются током, величина которого определяется сопротивлением обмоток РУ и PC, а полярность — состоянием объектов управления. Если объект включен, то его блок-контакты
замкнуты, а
разомкнуты. Величина тока, протекающего по линии связи, ограничивается сопротивлением обмотки реле PC и недостаточна для срабатывания реле РУ. Включение (отключение) объекта осуществляется нажатием кнопки включения Кв (кнопки отключения
) на ПУ. При этом обмотка реле PC замыкается накоротко, и ток в цепи резко увеличивается, реле РУ срабатывает и его контактами совместно со вспомогательными блок-контактами объекта осуществляется операция управления.
В приведенной схеме команды управления и сигналы положения объекта передаются по однопроводной линии. Для повышения надежности работы схем Д. у. используют двухпроводные линии, в которых передача команд управления и сигналов положения объектов производится по отдельным линиям. В схеме управления двухпозиционным объектом (рис. 2) разделение команд управления осуществляется диодами по полярности тока управления. При нажатии
в линию связи поступает ток, полярность которого принимается положительной, а на ОУ через диод
включается обмотка реле включения
реле срабатывает и объект включается контактами этого реле. Для отключения объекта нажимается кнопка
и током обратной полярности через диод
включается реле отключения
контактами которого объект отключается. Лит.: Райнес P. Л. Дистанционное управление. В кн.: Автоматизация производства и промышленная электроника, т. 1. М., 1962; Райнес P. Л., Гояинов О. А. Телеуправление. М.- Л., 1965 библиогр. с. 531 — 536]. А. М. Лучук.
