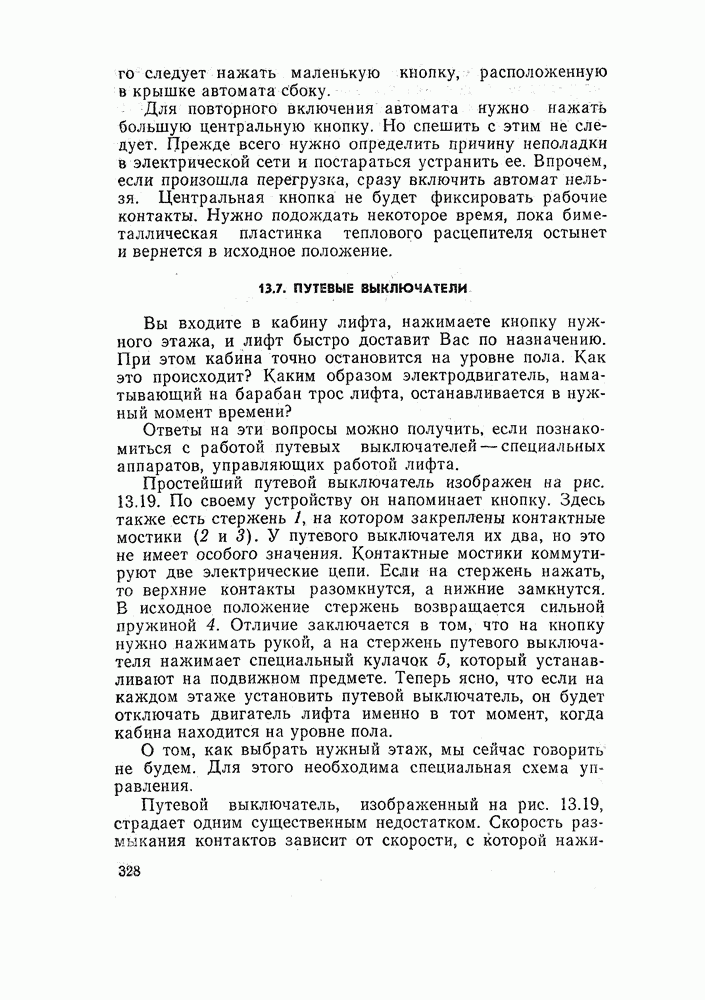

13.7. ПУТЕВЫЕ ВЫКЛЮЧАТЕЛИ

Вы входите в кабину лифта, нажимаете кнопку нужного этажа, и лифт быстро доставит Вас по назначению. При этом кабина точно остановится на уровне пола. Как это происходит? Каким образом электродвигатель, наматывающий на барабан трос лифта, останавливается в нужный момент времени?

Ответы на эти вопросы можно получить, если познакомиться с работой путевых выключателей — специальных аппаратов, управляющих работой лифта.

Простейший путевой выключатель изображен на рис. 13.19. По своему устройству он напоминает кнопку. Здесь также есть стержень 1, на котором закреплены контактные мостики (2 и 3). У путевого выключателя их два, но это не имеет особого значения. Контактные мостики коммутируют две электрические цепи. Если на стержень нажать, то верхние контакты разомкнутся, а нижние замкнутся. В исходное положение стержень возвращается сильной пружиной 4. Отличие заключается в том, что на кнопку нужно нажимать рукой, а на стержень путевого выключателя нажимает специальный кулачок 5, который устанавливают на подвижном предмете. Теперь ясно, что если на каждом этаже установить путевой выключатель, он будет отключать двигатель лифта именно в тот момент, когда кабина находится на уровне пола.

О том, как выбрать нужный этаж, мы сейчас говорить не будем. Для этого необходима специальная схема управления.

Путевой выключатель, изображенный на рис. 13.19, страдает одним существенным недостатком. Скорость размыкания контактов зависит от скорости, с которой нажимают на стержень.

Если нажимать медленно, то между контактами будет возникать электрическая дуга и они выйдут из строя. Во избежание этого путевые выключатели снабжают ускоряющим механизмом, который «мгновенно» переключает контакты. Пример такого более сложного переключателя мы видим на рис. 13.20.

Рис. 13.19. Схема простейшего путевого выключателя

Рис. 13.20. Путевой выключатель мгновенного действия

Когда упор давит на ролик, рычаг поворачивается и освобождает одну из собачек (боковой рычажок), которые фиксируют контактную планку, расположенную на оси в центре путевого выключателя. Под действием сильной пружины планка поворачивается и быстро переключает контакты. Контакты расположены на другой стороне корпуса и на рис. 13.20 не показаны.

Очень широкое применение в электротехнике имеют микровыключатели (рис. 13.21).

В маленькой пластмассовой коробочке закреплены две пары неподвижных контактов (а - b и с - d). Между ними расположен контактный мостик, который замыкает нижнюю пару контактов.

Контактный мостик выполнен в виде прыгающей пружины. Такая пружина имеет два устойчивых положения. Похожие устройства применяют в масленках для швейных машин.

В средней части контактного мостика установлен пластмассовый стерженек — толкатель. Если надавить на толкатель микровыключателя, пружина контактного мостика мгновенно меняет свое положение, выщелкивает.

Рис. 13.21. Микровыключатель

В результате происходит переключение контактов. Нижняя пара контактов размыкается, а верхняя замыкается.

Микровыключатели, как следует из их названия, имеют очень малые габариты, но способны коммутировать токи до 6 А. Применяют их в устройствах промышленной автоматики, радиоаппаратуре и во многих других случаях.
