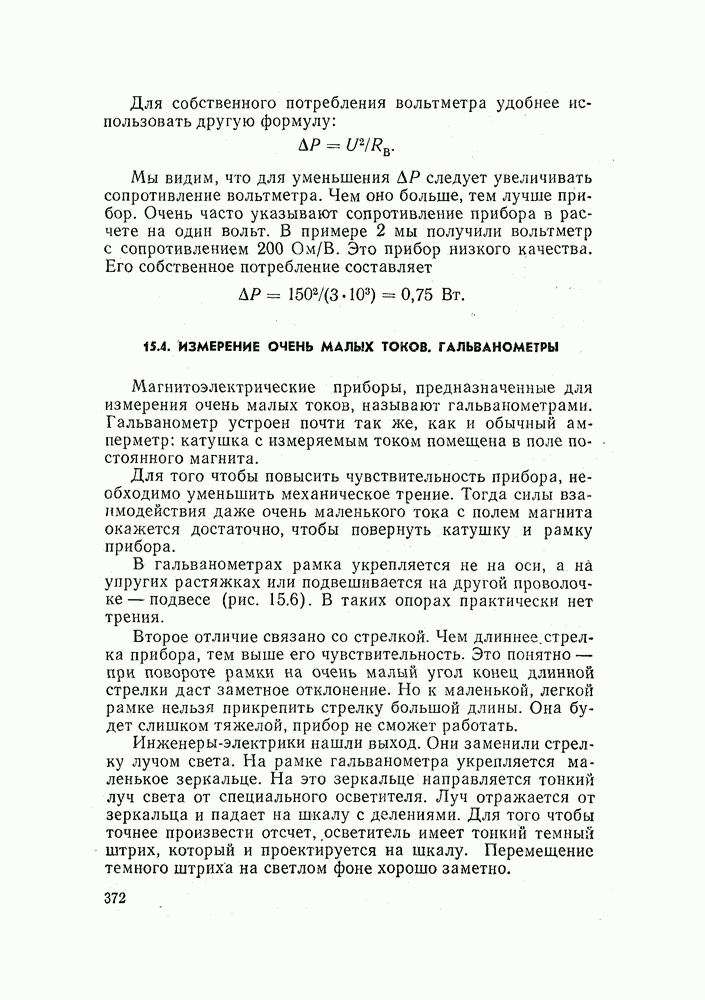

15.4. ИЗМЕРЕНИЕ ОЧЕНЬ МАЛЫХ ТОКОВ. ГАЛЬВАНОМЕТРЫ

Магнитоэлектрические приборы, предназначенные для измерения очень малых токов, называют гальванометрами. Гальванометр устроен почти так же, как и обычный амперметр: катушка с измеряемым током помещена в поле постоянного магнита.

Для того чтобы повысить чувствительность прибора, необходимо уменьшить механическое трение. Тогда силы взаимодействия даже очень маленького тока с полем магнита окажется достаточно, чтобы повернуть катушку и рамку прибора.

В гальванометрах рамка укрепляется не на оси, а на упругих растяжках или подвешивается на другой проволочке - подвесе (рис. 15.6). В таких опорах практически нет трения.

Второе отличие связано со стрелкой. Чем длиннее стрелка прибора, тем выше его чувствительность. Это понятно — при повороте рамки на очень малый угол конец длинной стрелки даст заметное отклонение. Но к маленькой, легкой рамке нельзя прикрепить стрелку большой длины. Она будет слишком тяжелой, прибор не сможет работать.

Инженеры-электрики нашли выход. Они заменили стрелку лучом света. На рамке гальванометра укрепляется маленькое зеркальце. На это зеркальце направляется тонкий луч света от специального осветителя. Луч отражается от зеркальца и падает на шкалу с делениями. Для того чтобы точнее произвести отсчет, осветитель имеет тонкий темный штрих, который и проектируется на шкалу. Перемещение темного штриха на светлом фоне хорошо заметно.

Рис. 15.6. Схема гальванометра со световой стрелкой: 1 — постоянные магниты; 2 — рамка; 3 — зеркальце; 4 - растяжки; 5 — объектив; 6 — шкала; 7 — осветитель

Световая «стрелка» гальванометра может достигать нескольких метров.

Такую стрелку трудно разместить в корпусе прибора, поэтому шкалу и осветитель устанавливают отдельно от гальванометра. Обычно гальванометр вешают на стену в лабораторной комнате. Это делают для того, чтобы случайные колебания и тряска не мешали работе гальванометра.

Современные чувствительные гальванометры могут измерять токи величиной .
