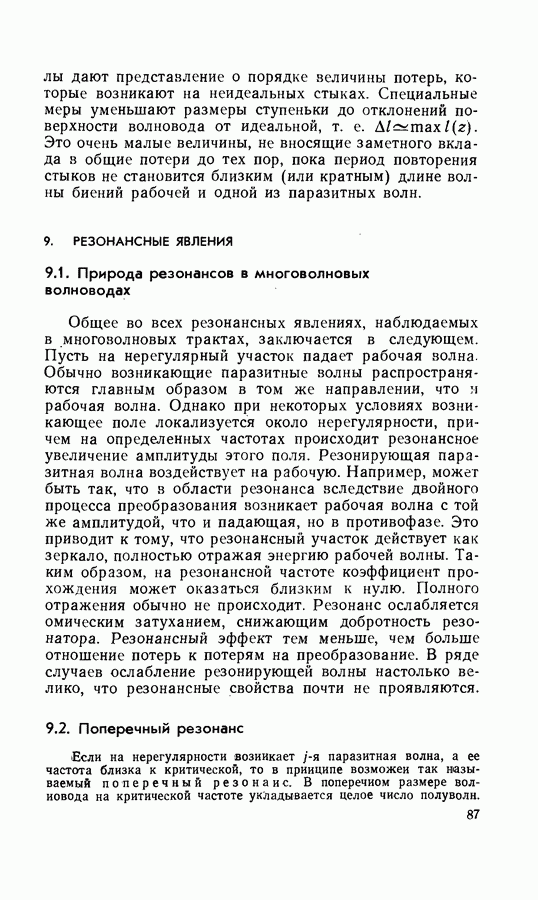

9. РЕЗОНАНСНЫЕ ЯВЛЕНИЯ

9.1. Природа резонансов в многоволновых волноводах

Общее во всех резонансных явлениях, наблюдаемых в многоволновых трактах, заключается в следующем. Пусть на нерегулярный участок падает рабочая волна. Обычно возникающие паразитные волны распространяются главным образом в том же направлении, что и рабочая волна. Однако при некоторых условиях возникающее поле локализуется около нерегулярности, причем на определенных частотах происходит резонансное увеличение амплитуды этого поля. Резонирующая паразитная волна воздействует на рабочую. Например, может быть так, что в области резонанса вследствие двойного процесса преобразования возникает рабочая волна с той же амплитудой, что и падающая, но в противофазе. Это приводит к тому, что резонансный участок действует как зеркало, полностью отражая энергию рабочей волны. Таким образом, на резонансной частоте коэффициент прохождения может оказаться близким к нулю. Полного отражения обычно не происходит. Резонанс ослабляется омическим затуханием, снижающим добротность резонатора. Резонансный эффект тем меньше, чем больше отношение потерь к потерям на преобразование. В ряде случаев ослабление резонирующей волны настолько велико, что резонансные свойства почти не проявляются.
