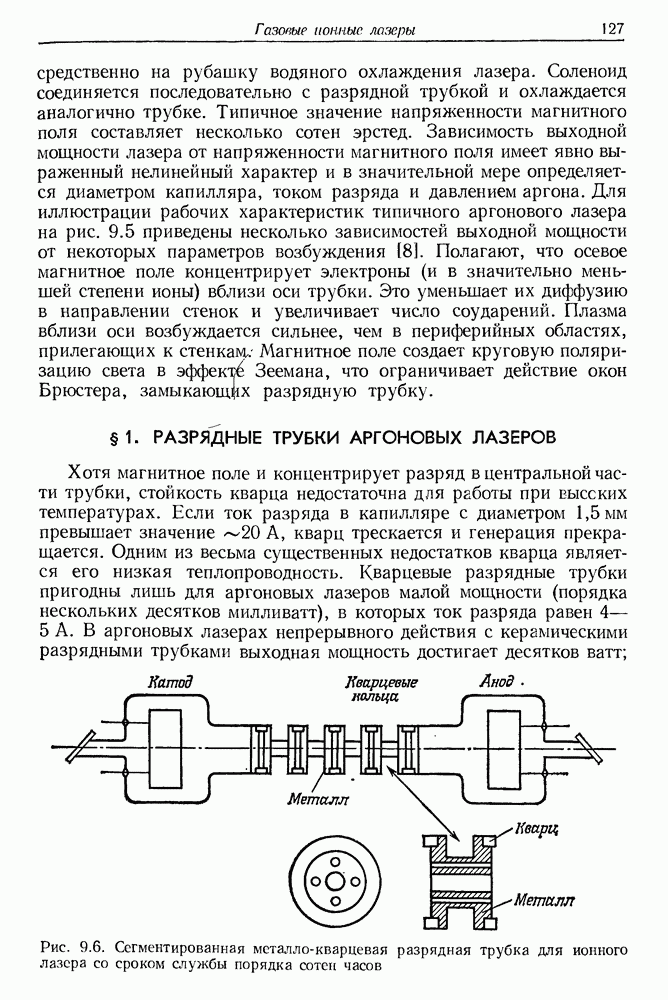

§ 1. РАЗРЯДНЫЕ ТРУБКИ АРГОНОВЫХ ЛАЗЕРОВ

Хотя магнитное поле и концентрирует разряд в центральной части трубки, стойкость кварца недостаточна для работы при высских температурах. Если ток разряда в капилляре с диаметром 1,5 мм превышает значение , кварц трескается и генерация прекращается. Одним из весьма существенных недостатков кварца является его низкая теплопроводность. Кварцевые разрядные трубки пригодны лишь для аргоновых лазеров малой мощности (порядка нескольких десятков милливатт), в которых ток разряда равен 4—5 А. В аргоновых лазерах непрерывного действия с керамическими разрядными трубками выходная мощность достигает десятков ватт;

Рис. 9.6. Сегментированная металло-кварцевая разрядная трубка для ионного лазера со сроком службы порядка сотен часов

срок службы трубки составляет около 1000 часов. Сила тока может быть увеличена до 90 А. Однако при этом наблюдался эффект насыщения. Возбуждение было столь сильным, что появилось излучение двукратно ионизованных атомов аргона , мощность - 13 мВт). Бансе и др. [9] получили в 1968 г. весьма интенсивное ультрафиолетовое излучение на длинах волн 3511 и 3668 А мощностью около 1,5 Вт.

Разрядные трубки изготовлялись также из графита. В последнее время их чаще всего делают из окиси бериллия Долговечность таких трубок — несколько тысяч часов. От лазера с трубкой из можно получить мощность, равную нескольким ваттам, в непрерывном режиме. Иногда применяются сегментированные разрядные трубки. На рис. 9.6 показана схема трубки из металлических сегментов, разделенных кварцевыми кольцами. Металлические сегменты позволяют ускорить теплоотвод от канала разряда лазера.
