8.3.1. Принцип временного разделения каналов

Многоканальные системы с ВРК широко используются для передачи аналоговой и дискретной информации.

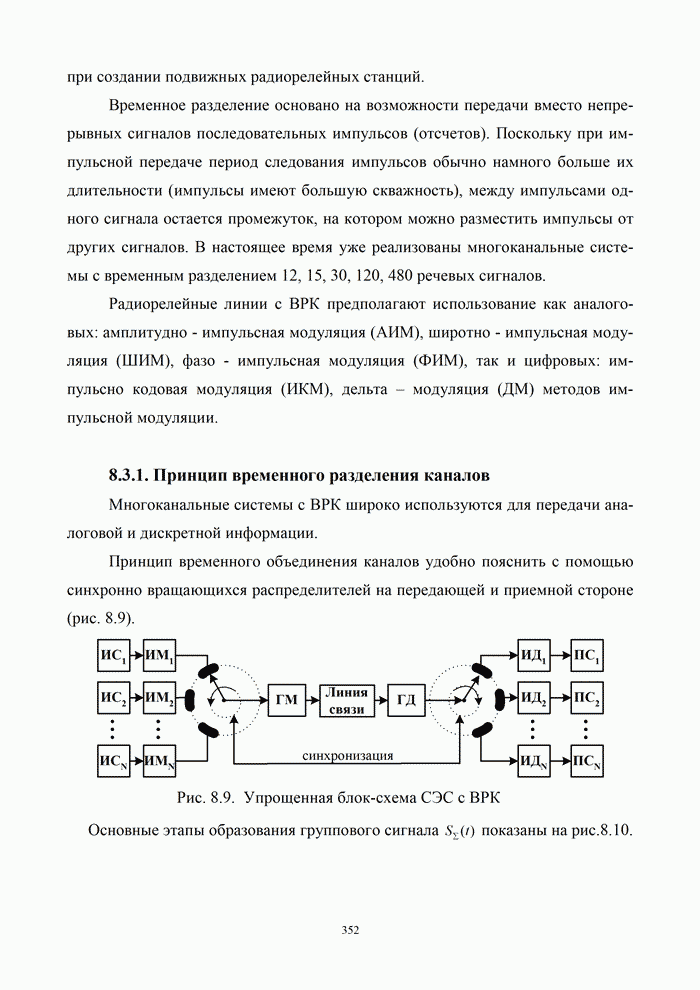

Принцип временного объединения каналов удобно пояснить с помощью синхронно вращающихся распределителей на передающей и приемной стороне (рис. 8.9).

Основные этапы образования группового сигнала  показаны на рис.8.10.

Информация от  источников аналоговых сигналов поступает на входы соответствующих индивидуальных импульсных модуляторов АИМ (ШИМ, ФИМ). Формируемые отсчеты сигналов  на выходе первого импульсного модулятора () (рис. 8.10,в),  на выходе второго импульсного модулятора () (рис. 8.10,г) берутся через одинаковый интервал , но с таким сдвигом  во времени, чтобы они не перекрывались.

Затем передающий распределитель считывает импульсы от всех источников, формируя сигнал (рис. 8.10,д), спектр которого с помощью группового модулятора (ГМ) переносится в область частот, отведенных для данной линии связи. Групповой сигнал , передаваемый по линии связи, несет информацию как от первого, так и о второго источника одновременно. На приемной стороне с выхода группового демодулятора (ГД) импульсы группового сигнала  поступают на вращающиеся контакты приемного распределителя для формирования канальных последовательностей ,  и т.д. из которых на выходе импульсных детекторов формируются непрерывные сигналы поступающие к получателям сообщений [5, 6, 20, 21, 39].

Следует подчеркнуть, что рис. 8.9 служит лишь для иллюстрации идеи временного уплотнения и не отражает современных технических методов коммутации. В действительности аппаратура временного уплотнения обходится без механических распределителей, которые заменены электронными распределителями, выполняющими те же функции (рис. 8.11).

Рис.8.11. Схема многоканальной связи с ВРК.

Выходы всех импульсных модуляторов подключены к «своим» электронным ключам, работой которых управляет распределитель коммутирующих импульсов. В свою очередь, распределитель запускается от генератора тактовых импульсов.

Временное разделение сигналов осуществляется устройством, упрощенная структурная схема которого представлена на рис. 8.11. Принятый групповой радиосигнал в групповом демодуляторе преобразуется в групповую импульсную видеопоследовательность и поступает одновременно на входы выделителя синхросигнала и канальные электронные коммутаторы.

Процесс временного разделения производится в два этапа. На первом – этапе вхождения системы в синхронизм происходят поиск, обнаружение и выделение сигналов синхронизации, после чего запускается распределитель канальных коммутирующих импульсов. Распределитель формирует на своих выходах импульсы требуемой длительности и такой очередности, при которой в каждый канальный интервал открывается лишь один электронный коммутатор соответствующего канала.

На втором этапе производится демодуляция каждого канального импульса, после чего сигналы принимаемых каналов подаются к получателям аналоговой информации.

При временном разделении каналов важнейшую роль играет система синхронизации, алгоритм работы которой каждый раз выбирается индивидуально для принятого способа импульсной модуляции, способа временного объединения каналов, структуры сигналов синхронизации и т.д.
