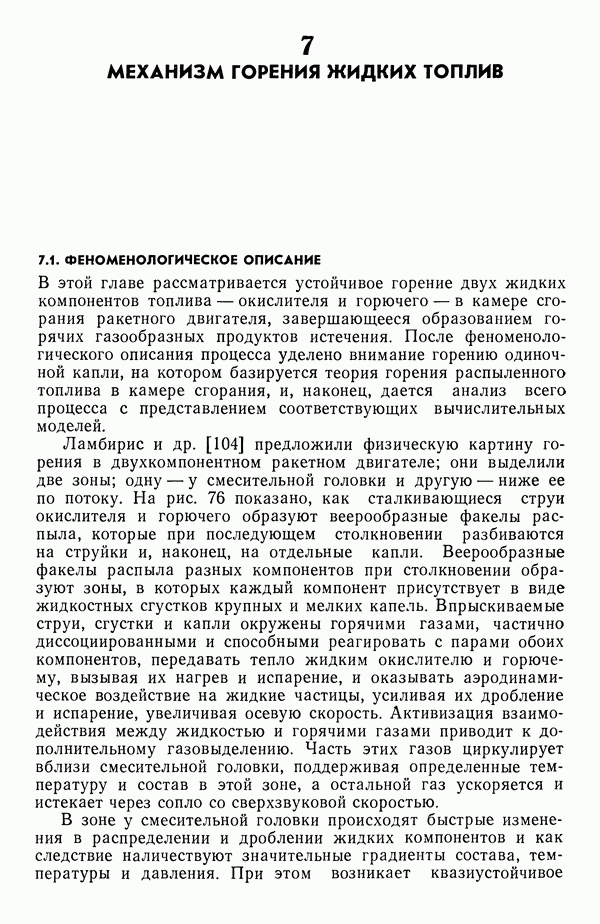

7. МЕХАНИЗМ ГОРЕНИЯ ЖИДКИХ ТОПЛИВ7.1. ФЕНОМЕНОЛОГИЧЕСКОЕ ОПИСАНИЕВ этой главе рассматривается устойчивое горение двух жидких компонентов топлива — окислителя и горючего — в камере сгорания ракетного двигателя, завершающееся образованием горячих газообразных продуктов истечения. После феноменологического описания процесса уделено внимание горению одиночной капли, на котором базируется теория горения распыленного топлива в камере сгорания, и, наконец, дается анализ всего процесса с представлением соответствующих вычислительных моделей. Ламбирис и др. [104] предложили физическую картину горения в двухкомпонентном ракетном двигателе; они выделили две зоны; одну — у смесительной головки и другую — ниже ее по потоку. На рис. 76 показано, как сталкивающиеся струи окислителя и горючего образуют веерообразные факелы распыла, которые при последующем столкновении разбиваются на струйки и, наконец, на отдельные капли. Веерообразные факелы распыла разных компонентов при столкновении образуют зоны, в которых каждый компонент присутствует в виде жидкостных сгустков крупных и мелких капель. Впрыскиваемые струи, сгустки и капли окружены горячими газами, частично диссоциированными и способными реагировать с парами обоих компонентов, передавать тепло жидким окислителю и горючему, вызывая их нагрев и испарение, и оказывать аэродинамическое воздействие на жидкие частицы, усиливая их дробление и испарение, увеличивая осевую скорость. Активизация взаимодействия между жидкостью и горячими газами приводит к дополнительному газовыделению. Часть этих газов циркулирует вблизи смесительной головки, поддерживая определенные температуру и состав в этой зоне, а остальной газ ускоряется и истекает через сопло со сверхзвуковой скоростью. В зоне у смесительной головки происходят быстрые изменения в распределении и дроблении жидких компонентов и как следствие наличествуют значительные градиенты состава, температуры и давления. При этом возникает квазиустойчивое состояние, определяемое геометрией смесительной головки и условиями ее работы: расходом топлива, давлением в камере сгорания и соотношением компонентов. В общем распыливание струй и дробление капель в сочетании с реакциями в парогазовой фазе являются доминирующими процессами, но могут происходить и реакции в жидкой фазе (последнее зависит от свойств компонентов топлива и условий в камере сгорания). Фотоснимки зоны смешения и горения подтверждают наличие значительных градиентов даже при устойчивой работе камеры на участке шириной по меньшей мере 10 см. На некотором осевом расстоянии от смесительной головки оба компонента топлива уже полностью распылены и хорошо перемешаны, так что коэффициент соотношения компонентов становится постоянным по всему поперечному сечению камеры сгорания; выравнивается и состав газовой фазы. Так как объем жидких компонентов в камере сгорания составляет лишь малую толику объема горячих газов (порядка 1%), вероятность соударения капель и их взаимодействия в факелах распыла пренебрежимо мала. Таким образом, в зоне смешения капли обоих компонентов ускоряются потоком окружающего их горячего газа. Теплопередача от горячего газа к жидким каплям вызывает испарение последних. Образующиеся пары перемешиваются и реагируют с окружающим газом с образованием
Рис. 76. Распределение компонентов топлива, поступающих в камеру сгорания через двухструйные однокомпонентные форсунки [104]. дополнительных продуктов сгорания; вдоль камеры в направлении к соплу создается газовый поток. Аэродинамические силы ускоренного газа в некоторых случаях могут вызывать вторичное распыливание капель жидкости. После завершения процесса испарения течение потока определяется законами газовой динамики. При устойчивом горении скорость перехода жидких компонентов в горячие газы обычно определяется процессами тепло- и массообмена в условиях вынужденной конвекции, но для некоторых сочетаний компонентов определяющими могут стать химические реакции в газовой фазе. Переход от зоны горения к зоне упорядоченного течения газа обычно плавный и не имеет четкой границы; даже в одном и том же двигателе она может смещаться в зависимости от условий работы.
|
