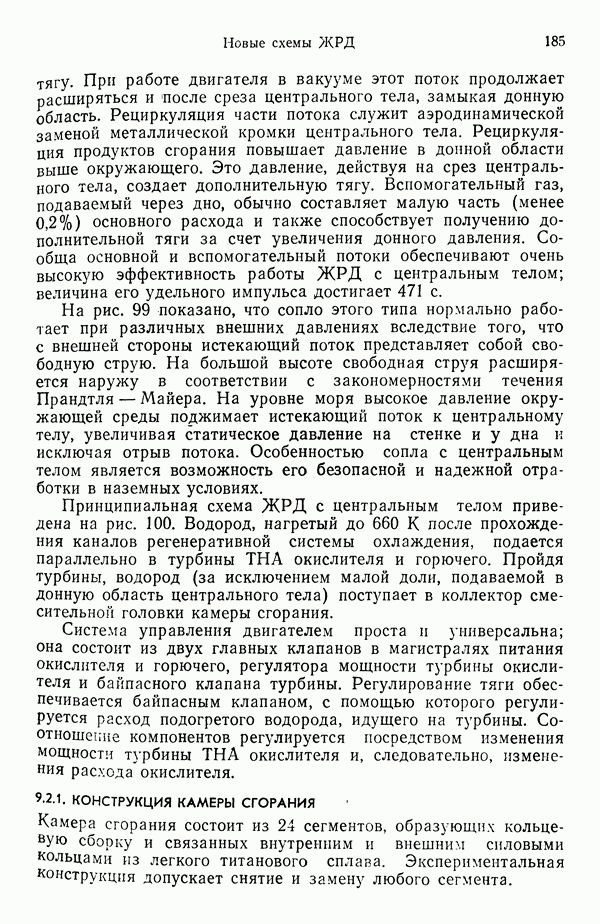

9.2.1. КОНСТРУКЦИЯ КАМЕРЫ СГОРАНИЯ

Камера сгорания состоит из 24 сегментов, образующих кольцевую сборку и связанных внутренним и внешним силовыми кольцами из легкого титанового сплава. Экспериментальная конструкция допускает снятие и замену любого сегмента.

Рис. 100. Принципиальная пневмогидравлическая схема ЖРД с центральным телом [78]. 1 - магистраль жидкого водорода; 2 — магистраль газообразного водорода; 3 — магистраль жидкого кислорода; 4 — главный клапан окислителя; 5 — главный клапан горючего; 6 — регулятор соотношения компонентов; 7 — байпасный клапан (регулятор тяги); 8 — сброс газа в донную область.

Регенеративная схема охлаждения сегментов и соплового блока показана на рис. 101. Она обеспечивает последовательное охлаждение сначала камеры сгорания (в двух направлениях), а затем — соплового блока. Водород поступает во внешний регенеративный тракт камеры, проходит по нему вниз и вверх, затем также проходит по внутреннему тракту, а после этого подается в сопловой блок с одним контуром охлаждения. Предусмотрено вторичное охлаждение жидким кислородом для отвода тепла от подогретого водорода и горячих продуктов сгорания, как показано на рис. 102, где приведена конструкция одного из сегментов камеры сгорания. Он образован двумя дугообразными элементами, выполненными из медного сплава нарлой-А. Каждый элемент имеет внутреннюю и наружную оболочки с каналами для прохода водорода, выполненными путем фрезерования на наружной оболочке. На наружной стенке установлена рубашка из того же сплава, связанная с ней пайкой, образующая охладительный тракт кислорода. Дугообразная смесительная головка (рис. 103) содержит 51 трехструйную форсунку (горючее — окислитель — горючее), которые размещаются двумя рядами в шахматном порядке.

Рис. 101. Схема охлаждения камеры сгорания и сопла ЖРД с центральным телом [78].

Сопловой блок имеет трубчатую конструкцию, включающую 1600 трубок из сплава инконель-625. Наружный диаметр трубки толщина стенки 0,13 мм.
