20.4. Двумерный анализ

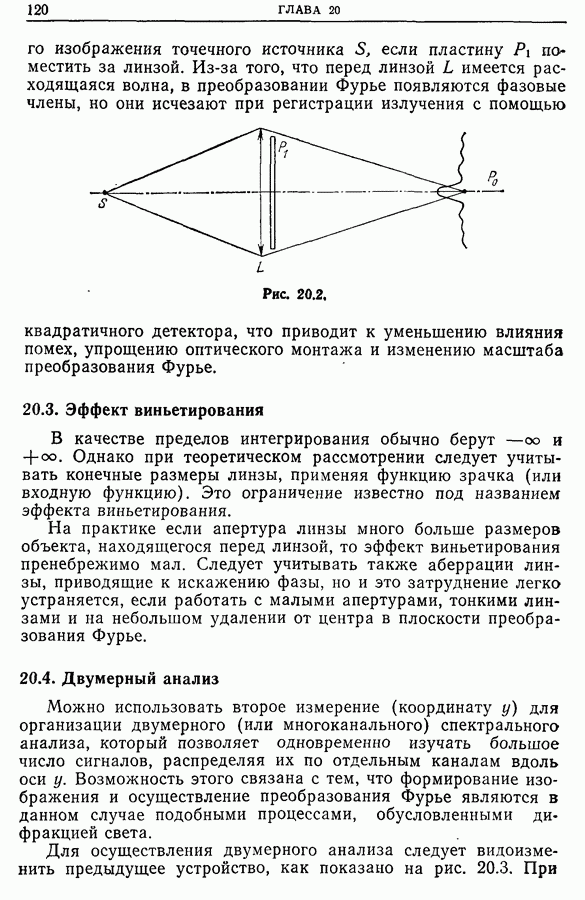

Можно использовать второе измерение (координату для организации двумерного (или многоканального) спектрального анализа, который позволяет одновременно изучать большое число сигналов, распределяя их по отдельным каналам вдоль оси у. Возможность этого связана с тем, что формирование изображения и осуществление преобразования Фурье являются в данном случае подобными процессами, обусловленными дифракцией света.

Для осуществления двумерного анализа следует видоизменить предыдущее устройство, как показано на рис. 20.3. При

Рис. 20.3.

этом на фотопластине-транспаранте в плоскости необходимо сформировать сигналов , таким образом, организовать раздельных каналов анализа. Между плоскостями помещают цилиндрическую линзу для которой рабочим направлением является ось у. Таким образом, линза остается единственной, которая формирует образы всех сигналов по оси По оси у линзы и V образуют каналов изображения, и в плоскости преобразования Фурье будут наблюдаться спектров Если не использовать вспомогательную линзу все спектров будут, очевидно, смешаны.
