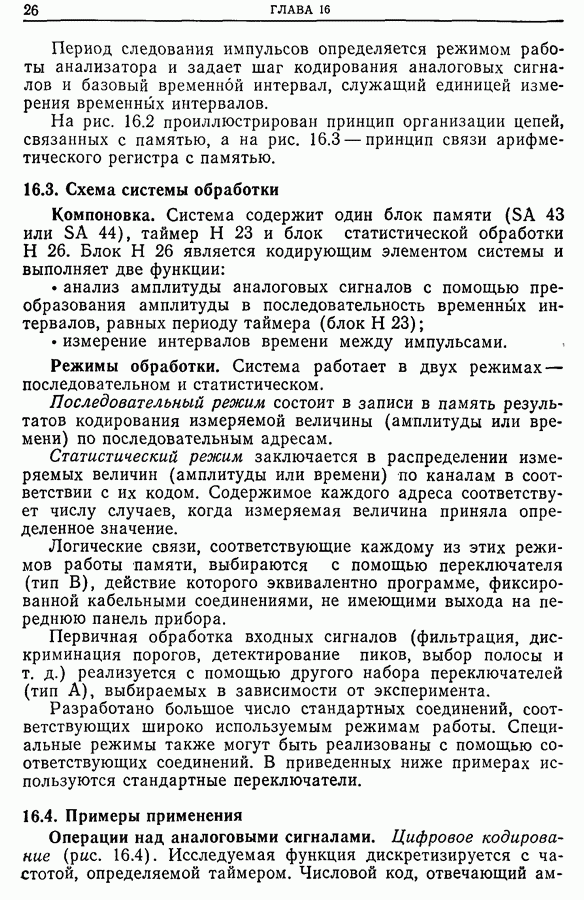

16.3. Схема системы обработки

Компоновка.

Система содержит один блок памяти (SA 43 или SA 44), таймер Н 23 и блок статистической обработки Н 26. Блок Н 26 является кодирующим элементом системы и выполняет две функции:

• анализ амплитуды аналоговых сигналов с помощью преобразования амплитуды в последовательность временных интервалов, равных периоду таймера (блок Н 23);

• измерение интервалов времени между импульсами.

Режимы обработки.

Система работает в двух режимах — последовательном и статистическом.

Последовательный режим состоит в записи в память результатов кодирования измеряемой величины (амплитуды или времени) по последовательным адресам.

Статистический режим заключается в распределении измеряемых величин (амплитуды или времени) по каналам в соответствии с их кодом. Содержимое каждого адреса соответствует числу случаев, когда измеряемая величина приняла определенное значение.

Логические связи, соответствующие каждому из этих режимов работы памяти, выбираются с помощью переключателя (тип В), действие которого эквивалентно программе, фиксированной кабельными соединениями, не имеющими выхода на переднюю панель прибора.

Первичная обработка входных сигналов (фильтрация, дискриминация порогов, детектирование пиков, выбор полосы и т. д.) реализуется с помощью другого набора переключателей (тип А), выбираемых в зависимости от эксперимента.

Разработано большое число стандартных соединений, соответствующих широко используемым режимам работы. Специальные режимы также могут быть реализованы с помощью соответствующих соединений. В приведенных ниже примерах используются стандартные переключатели.
