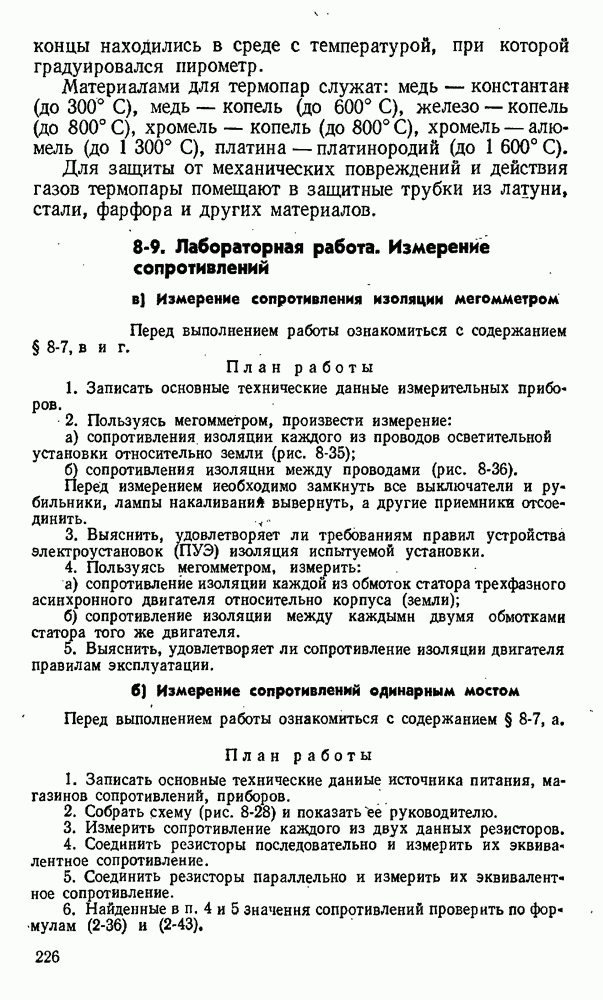

8-9. Лабораторная работа. Измерение сопротивлений

а) Измерение сопротивления изоляции мегомметром

Перед выполнением работы ознакомиться с содержанием § 8-7, в и г.

План работы

1. Записать основные технические данные измерительных приборов.

2. Пользуясь мегомметром, произвести измерение:

а) сопротивления изоляции каждого из проводов осветительной установки относительно земли (рис. 8-35);

б) сопротивления изоляции между проводами (рис. 8-36).

Перед измерением необходимо замкнуть все выключатели и рубильники, лампы накаливаний вывернуть, а другие приемники отсоединить.

3. Выяснить, удовлетворяет ли требованиям правил устройства электроустановок (ПУЭ) изоляция испытуемой установки.

4. Пользуясь мегомметром, измерить:

а) сопротивление изоляции каждой из обмоток статора трехфазного асинхронного двигателя относительно корпуса (земли);

б) сопротивление изоляции между каждыми двумя обмотками статора того же двигателя.

5. Выяснить, удовлетворяет ли сопротивление изоляции двигателя правилам эксплуатации.

б) Измерение сопротивлений одинарным мостом

Перед выполнением работы ознакомиться с содержанием § 8-7, а.

План работы

1. Записать основные технические данные источника питания, магазинов сопротивлений, приборов.

2. Собрать схему (рис. 8-28) и показатьее руководителю.

3. Измерить сопротивление каждого из двух данных резисторов.

4. Соединить резисторы последовательно и измерить их эквивалентное сопротивление.

5. Соединить резисторы параллельно и измерить их эквивалентное сопротивление.

6. Найденные в п. 4 и 5 значения сопротивлений проверить по формулам (2-36) и (2-43).

Таблица 8-2

7. Определить сопротивление вольтметров магнитоэлектрической и электромагнитной систем и подсчитать их мощности потерь при номинальном напряжении.

8. Наблюдения и подсчеты записать в табл. 8-2,

9. Дать заключение О выполненной работе.
