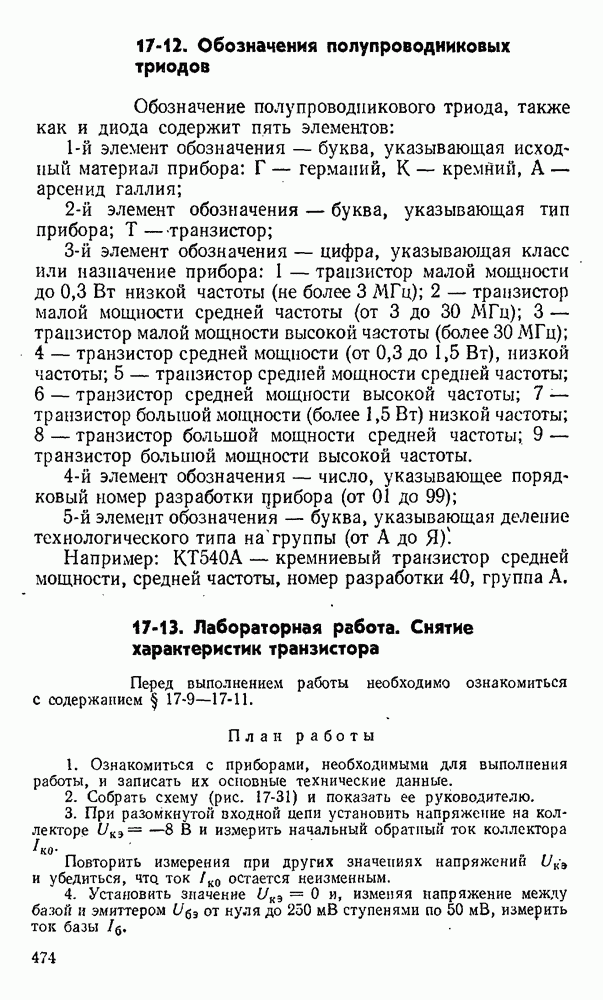

17-13. Лабораторная работа. Снятие характеристик транзистора

Перед выполнением работы необходимо ознакомиться с содержанием § 17-9 - 17-11.

План работы

1. Ознакомиться с приборами, необходимыми для выполнения работы, и записать их основные технические данные.

2. Собрать схему (рис. 17-31) и показать ее руководителю.

3. При разомкнутой входной цепи установить напряжение на коллекторе и измерить начальный обратный ток коллектора

Повторить измерения при других значениях напряжении на и убедиться, что ток остается неизменным.

4. Установить значение и, изменяя напряжение между базой и эмиттером от нуля до ступенями по измерить ток базы

Повторить наблюдения сначала при напряжении , а затем при напряжении .

Наблюдения записать в табл. 17-1.

Рис. 17-31. Схема соединения для снятия характеристик транзистора.

По полученным данным построить три входные статические характеристики при для транзистора, соединенного по схеме с общим эмиттером.

Таблица 17-1

5. Установить ток базы и, изменяя напряжение на коллекторе от нуля до —12 В ступенями по 1 В, измерить ток коллектора.

Таблица 17-2

Повторить наблюдения сначала при токе базы , а затем при токе .

Наблюдения записать в табл. 17-2.

По полученным данным построить три выходные статические характеристики
