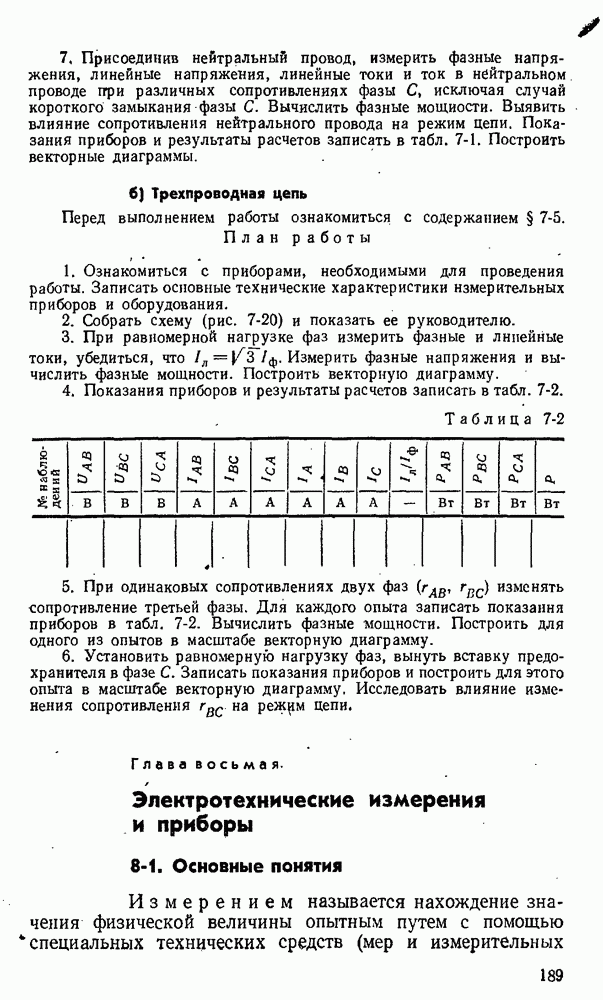

Глава восьмая. Электротехнические измерения и приборы

8-1. Основные понятия

Измерением называется нахождение значения физической величины опытным путем с помощью специальных технических средств (мер и измерительных приборов).

Результат измерения выражают именованным числом, состоящим из числа и названия единицы, например, ток равен 15 А.

Мерой называется средство измерений, предназначенное для воспроизведения физической величины заданного размера.

Измерительным прибором называется средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.

Меры и приборы подразделяются на образцовые и рабочие.

Образцовые меры и приборы служат для поверки по ним рабочих средств измерений. При этом значения единиц измеряемых величин с определенной достоверностью передаются рабочим мерам или измерительным приборам. Утверждение мер и приборов в качестве образцовых осуществляется органами государственной метрологической службы.

Рабочие меры служат для практических измерений, не связанных с передачей другим мерам и приборам значений измеряемых величин.

При всяком измерении результат его несколько отличается от действительного значения, под которым понимают значение, найденное при помощи образцовых средств.

Разность между найденным и действительным значениями измеряемой величины называется абсолютной погрешностью измерения.

Качество измерения оценивается относительной погрешностью измерения, которая представляет собой выраженное в процентах отношение абсолютной погрешности к найденному или действительному значению измеряемой величины.

Пример 8-1. Найденное значение тока , а его действительное значение . Определить абсолютную и относительную погрешности измерения.

Решение. Абсолютная погрешность измеренного тока

Относительная погрешность измерения тока
