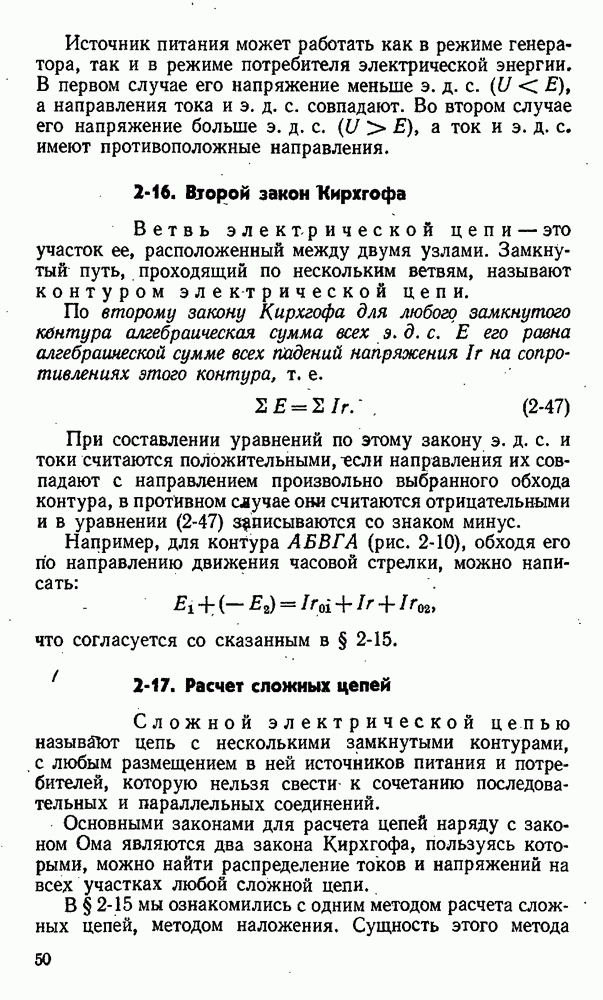

2-17. Расчет сложных цепей

Сложной электрической цепью называют цепь с несколькими замкнутыми контурами, с любым размещением в ней источников питания и потребителей, которую нельзя свести к сочетанию последовательных и параллельных соединений.

Основными законами для расчета цепей наряду с законом Ома являются два закона Кирхгофа, пользуясь которыми, можно найти распределение токов и напряжений на всех участках любой сложной цепи.

В § 2-15 мы ознакомились с одним методом расчета сложных цепей, методом наложения.

Сущность этого метода заключается в том, что ток в какой-либо ветви является алгебраической суммой токов, создаваемых в ней всеми поочередно действующими э. д. с. цепи.

Рассмотрим расчет сложной цепи методом узловых и контурных уравнений или уравнений по законам Кирхгофа.

Для нахождения токов во всех ветвях цепй необходимо знать сопротивления ветвей, а также величины и направления всех э. д. с.

Перед составлением уравнений по законам Кирхгофа следует произвольно задаться направлениями токов в ветвях, показав их на схеме стрелками. Если выбранное направление тока в какой-либо ветви противоположно действительному, то после решения уравнений этот ток получается со знаком минус.

Число необходимых уравнений равно числу неизвестных токов; число уравнений, составляемых по первому закону Кирхгофа, должно быть на единицу меньше числа узлов цепи, остальные уравнения составляются по второму закону Кирхгофа. При составлении уравнений по второму закону Кирхгофа следует выбирать наиболее простые контуры, причем каждый из них должен содержать хотя бы одну ветвь, не входившую в ранее составленные уравнения.

Расчет сложной цепи с применением двух уравнений Кирхгофа рассмотрим на примере.

Пример 2-12. Вычислить токи во всех ветвях цепи рис. 2-11, если э. д. с. источников , а сопротивления ветвей .

Внутренними сопротивлениями источников пренебречь.

Рис. 2-11. Сложная электрическая цепь с двумя источниками питания.

Выбранные произвольно направления токов в ветвях показаны на рис. 2-11.

Решение.

Так как число неизвестных токов три, то необходимо составить три уравнения.

При двух узлах цепи необходимо одио узловое уравнение. Напишем его для точки В:

4 Второе уравнение напишем, обходя по направлению движения часовой стрелки контур АБВЖЗА,

Третье уравнение напишем, обходя по направлению движения часовой стрелки контур АГВЖЗА,

Заменив в уравнениях (2-49) и (2-50) буквенные обозначения числовыми значениями, получим:

Заменив в последнем уравнении ток его выражением уравнения (2-48), получим;

(2-52а)

Умножив уравнение (2-52а) на 0,3 и сложив с уравнением (2-51), получим:

откуда определяется ток в третьей ветви:

Напряжение на концах третьей ветви

Токи в первой и второй ветвях:

Полученное отрицательное значение тока указывает на то, что в действительности этот ток направлен противоположно указанному на схеме (рис. 2-11). Таким образом, источник работает в рейшме генератора, а источник — в режиме двигателя.
