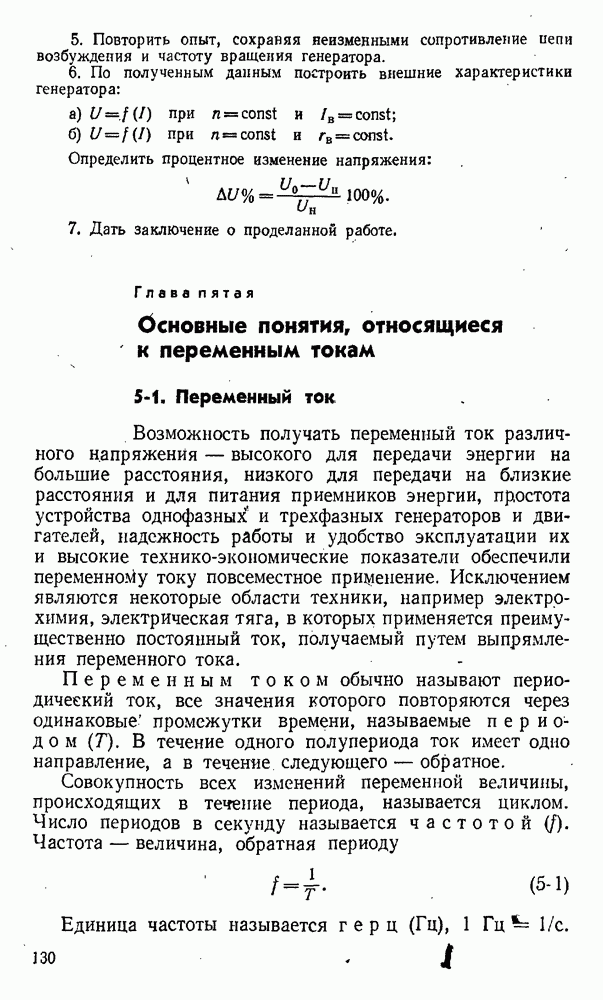

Главе пятая. Основные понятия, относящиеся к переменным токам

5-1. Переменный ток

Возможность получать переменный ток различного напряжения — высокого для передачи энергии на большие расстояния, низкого для передачи на близкие расстояния и для питания приемников энергии, простота устройства однофазных и трехфазных генераторов и двигателей, надежность работы и удобство эксплуатации их и высокие технико-экономические показатели обеспечили переменному току повсеместное применение. Исключением являются некоторые области техники, например электрохимия, электрическая тяга, в которых применяется преимущественно постоянный ток, получаемый путем выпрямления переменного тока.

Переменным током обычно называют периодический ток, все значения которого повторяются через одинаковые промежутки времени, называемые периодом (Г). В течение одного полупериода ток имеет одно направление, а в течение следующего — обратное.

Совокупность всех изменений переменной величины, происходящих в течение периода, называется циклом. Число периодов в секунду называется частотой . Частота — величина, обратная периоду

Единица частоты называется герц (Гц), 1 Гц — 1/с.

В СССР для промышленных электроустановок принята стандартная частота 50 Гц. В электротермии пользуются частотой 50 Гц - 50 МГц, а в радиотехнике Гц.

На графике переменного синусоидального тока (рис. 5-1) по оси абсцисс отложено время, а по оси ординат — значения тока.

Значения переменных величин тока, напряжения, э. д. с. в произвольный момент времени t называются мгновенными значениями, которые обозначаются строчными буквами I, и, е.

Рис. 5-1. График переменного тока.

Наибольшее из мгновенных значений периодически изменяющейся величины за время периода называется максимальным или амплитудным значением, которое обозначается прописной буквой с индексом например: (рис. 5-1).

Мгновенным значением тока называется отношение электрического заряда проходящего через поперечное сечение проводника за бесконечно малое время к продолжительности этого времени:
