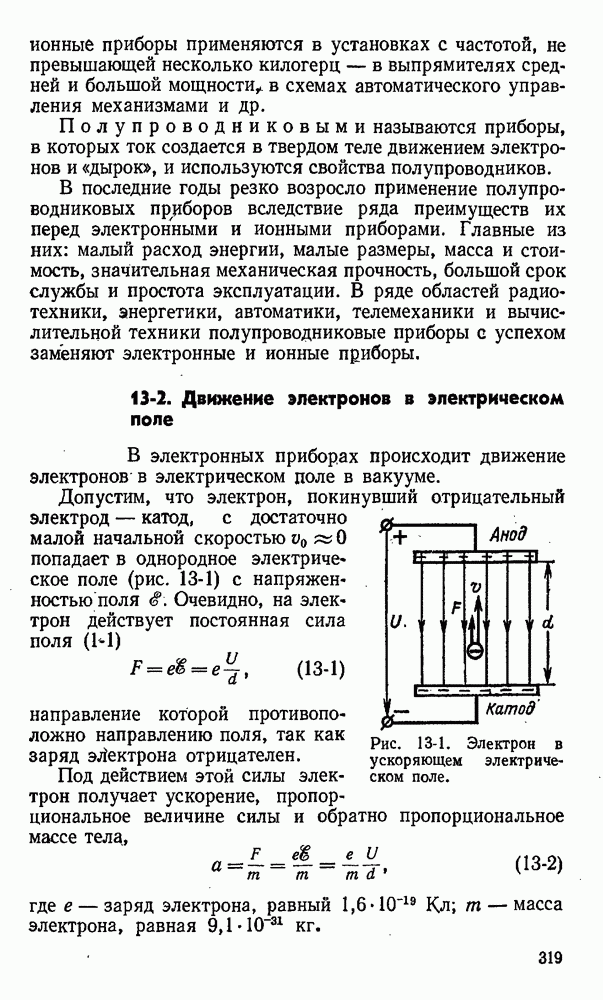

13-2. Движение электронов в электрическом поле

В электронных приборах происходит движение электронов в электрическом поле в вакууме.

Рис. 13-1. Электрон в ускоряющем электрическом поле

Допустим, что электрон, покинувший отрицательный электрод — катод, с достаточно малой начальной скоростью попадает в однородное электрическое поле (рис. 13-1) с напряженностью поля Очевидно, на электрон действует постоянная сила поля (1-1)

направление которой противоположно направлению поля, так как заряд электрона отрицателен.

Под действием этой силы электрон получает ускорение, пропорциональное величине силы и обратно пропорциональное массе тела,

где — заряд электрона, равный ; масса электрона, равная кг.

Отношение заряда электрона к его массе

В данном случае для электрона электрическое поле будет ускоряющим, так как направление начальной скорости совпадает с направлением силы

Двигаясь равноускоренно, электрон, пройдя путь d, достигнет положительного электрода (анода) со скоростью v и будет обладать при этом кинетической энергией

Эту энергию электрон приобрел на пути d в результате работы, совершенной силами поля.

Так как эта работа

то, следовательно, энергия электрона

т. е. работе сил поля на пути электрона с разностью потенциалов

Приняв заряд электрона за единицу при разности потенциалов U = 1 В, поручим единицу энергии электрона 1 электронвольт (эВ).

Так как заряд электрона равен Кл, то

Из (13-5) определим скорость электрона в произвольной точке ускоряющего поля

Следовательно, скорость электрона в ускоряющем поле зависит от разности потенциалов между конечной и начальной точками пути электрона. Так. например, если электрон покинул катод лампы с малой скоростью , то при напряжении между катодом и анодом около 100 В он достигнет анода со скоростью

Определим время пролета электрона от катода до аиода, если d — расстояние между ними.

Средняя скорость равноускоренного движения а время Если в рассматриваемом примере , то время пролета

Рассмотрим движение электрона в тормозящем поле. Допустим, что электрон вылетел с начальной скоростью с поверхности анода (рис. 13-2) и движется в направлении к катоду. Сила поля F, действующая на электрон, направлена противоположно полю, и, следовательно, противоположна начальной скорости электрона, который тормозится силой поля и движется равномерно замедленно.

Рис. 13-2. Электрон в тормозящем электрическом поле.

Рис. 13-3. Электрон в поперечном электрическом поле.

Естественно, поле в этом случае называют тормозящим.

Кинетическая энергия, которой обладал электрон в начальный момент, при движении в тормозящем поле уменьшается, так как затрачивается на преодоление силы .

Если начальная энергия электрона больше той, которую надо затратить на движение электрона между электродами, т. е. то электрон, пройдя расстояние d между электродами, достигнет катода. Если же начальная энергия электрона меньше той, которую надо затратить для достижения катода, т. е. если то электрон, не достигнув катода, израсходует всю свою энергию и на момент остановится. Затем он под действием силы поля начнет равноускоренно двигаться в обратном направлении. Теперь электрон движется в ускоряющем поле, которое возвращает ему энергию, затраченную им до момента остановки.

Рассмотрим движение электрона в электрическом поле в направлении, перпендикулярном направлению поля. Допустим, что электрон, двигаясь в направлении, перпендикулярном электрическому полю, попадет в него со скоростью (рис. 13-3). Естественно, сила поля F, действующая на электрон, направлена как всегда в сторону, противоположную направлению поля. Таким образом, электрон одновременно движется в двух взаимно перпендикулярных направлениях: по инерции с постоянной скоростью в направлении, перпендикулярном нолю, и под действием силы поля равноускоренно в направлении, противоположном полю. В результате электрон перемещается по параболе (рис. 13-3). Если электрон выйдет за пределы поля, то дальше он будет двигаться по инерции равномерно и прямолинейно.
