14-13. Обратная связь в усилителях

Обратной связью в усилителях называется воздействие выходной цепи усилителя на ее входную цепь. Электрическая цепь, соединяющая выход усилителя с ее входом, называется цепью обратной связи (ЦОС). Обратная связь называется положительной, если она вызывает увеличение общего коэффициента усиления, в противном случае она называется отрицательной.

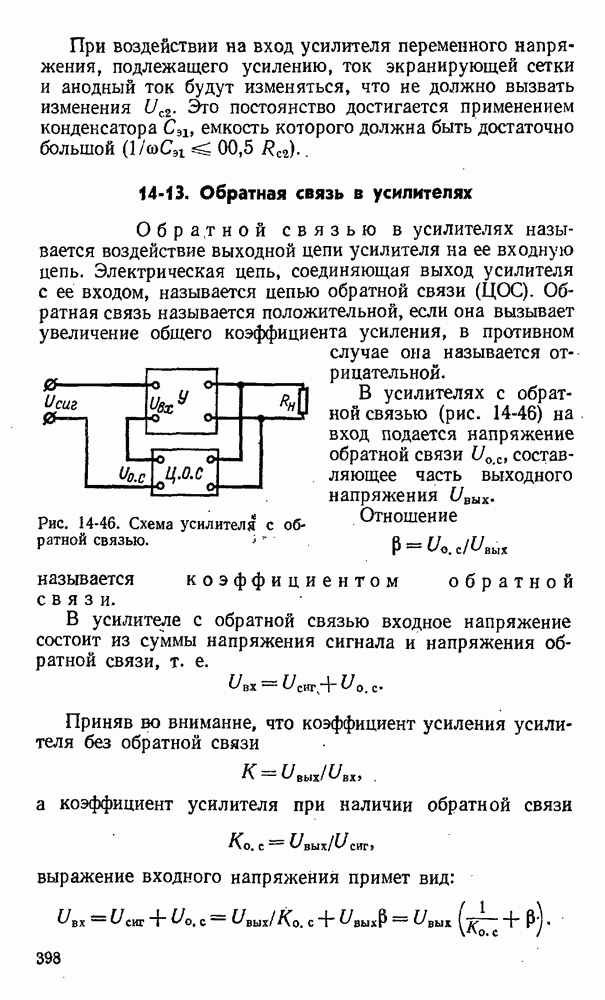

В усилителях с обратной связью (рис. 14-46) на вход подается напряжение обратной связи , составляющее часть выходного напряжения ивых. Отношение

называется коэффициентом обратной связи.

Рис. 14-46. Схема усилителя с обратной связью.

В усилителе с обратной связью входное напряжение состоит из суммы напряжения сигнала и напряжения обратной связи, т. е.

Приняв во внимание, что коэффициент усиления усилителя без обратной связи

а коэффициент усилителя при наличии обратной связи

выражение входного напряжения примет вид:

Из последнего выражения нетрудно получить выражение коэффициента усиления усилителя с обратной связью

(14-31)

При положительная обратная связь называется критической, так как коэффициент усиления усилителя становится равным бесконечности и усилитель переходит на генераторный режим работы, при котором напряжение на/выходе может иметь место даже при отсутствии входного напряжения.

Коэффициент усиления усилителя с отрицательной обратной связью (т. е. при и ) меньше коэффициента усиления усилителя без отрицательной обратной связи.

Отрицательная обратная связь улучшает характеристики усилителя и, в частности, уменьшает частотные и фазовые искажения усилителя. Это объясняется тем, что всякая гармоника, возникающая в усилителе и искажающая сигнал, после усиления подается частично на вход усилителя через линию обратной связи, имея противоположную фазу, вследствие чего происходит частичная компенсация гармоники, искажающей сигнал.
