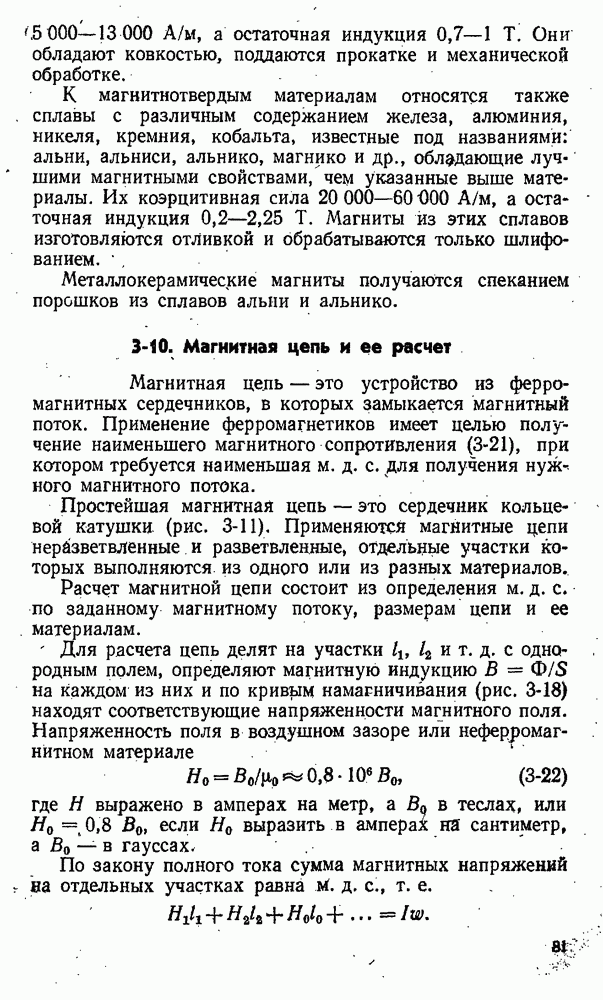

3-10. Магнитная цепь и ее расчет
Магнитная цель — это устройство из ферромагнитных сердечников, в которых замыкается магнитный поток. Применение ферромагнетиков имеет целью получение наименьшего магнитного сопротивления (3-21), при котором требуется наименьшая м. д. с. для получения нужного магнитного потока.
Простейшая магнитная цепь — это сердечник кольцевой катушки (рис. 3-11). Применяются магнитные цепи нерйзветвленные и разветвленные, отдельные участки которых выполняются из одного или из разных материалов.
Расчет магнитной цепи состоит из определения м. д. с. по заданному магнитному потоку, размерам цепи и ее материалам.
Для расчета цепь делят на участки
и т. д. с однородным полем, определяют магнитную индукцию
на каждом из них и по кривым намагничивания (рис. 3-18) находят соответствующие напряженности магнитного поля. Напряженность поля в воздушном зазоре или неферромагнитном материале
где Н выражено в амперах на метр, а в теслах, или
если Но выразить в амперах на сантиметр, а
— в гауссах.
По закону полного тока сумма магнитных напряжений на отдельных участках равна м. д. с., т. е.
Пример 3-6. Сколько витков надо наложить на сердечник (рис. 3-20) для получения магнитного потока 47
при токе обмотки 25 А. Верхняя часть сердечника выполнена из стали
а нижняя — из литой стали.
Первый из трех участков из стали ЭЗЗО имеет длину
, сечение
второй — из литой стали
и
третий участок — воздушный зазор
, сечение
Решение.
Магнитные индукции на первом, втором и третьем участках:
Рис. 3-20. К примеру 3-6.
По кривой намагничивания для стали Э330 (рис. 3-18) индукции 1,3 Т соответствует напряженности поля
Магнитное напряжение на первом участке
Напряженность поля для второго участка (рис. 3-18)
Магнитное напряжение на втором участке
Напряженность поля в воздушном зазоре
Магнитное напряжение на зазоре
Магнитодвижущая сила
Число витков обмотки
витков.
