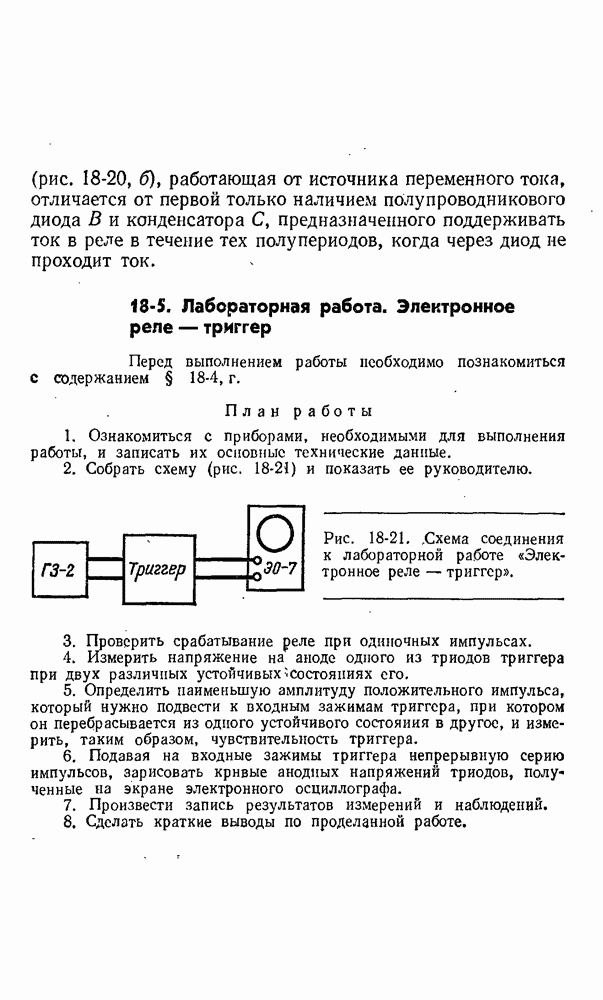

18-5. Лабораторная работа. Электронное реле — триггер

Перед выполнением работы необходимо познакомиться с содержанием § 18-4, г.

План работы

1. Ознакомиться с приборами, необходимыми для выполнения работы, и записать их основные технические данные.

2. Собрать схему (рис. 18-21) и показать ее руководителю.

Рис. 18-21. Схема соединения к лабораторной работе «Электронное реле — триггер».

3. Проверить срабатывание реле при одиночных импульсах.

4. Измерить напряжение на аноде одного из триодов триггера при двух различных устойчивых состояниях его.

5. Определить наименьшую амплитуду положительного импульса, который нужно подвести к входным зажимам триггера, при котором он перебрасывается из одного устойчивого состояния в другое, и измерить, таким образом, чувствительность триггера.

6. Подавая на входные зажимы триггера непрерывную серию импульсов, зарисовать кривые анодных напряжений триодов, полученные на экране электронного осциллографа.

7. Произвести запись результатов измерений и наблюдений.

8. Сделать краткие выводы по проделанной работе.
