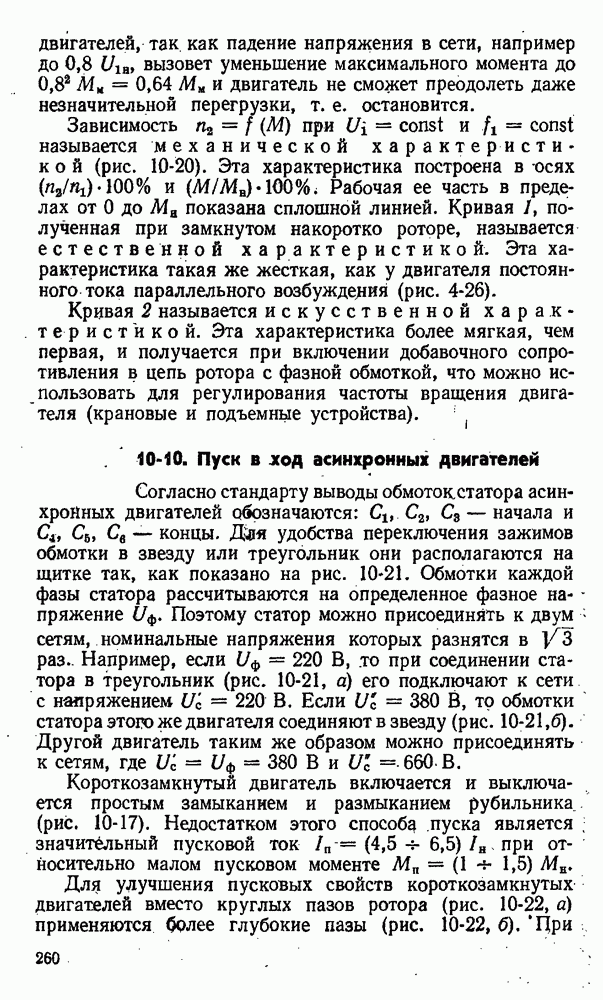

10-10. Пуск в ход асинхронных двигателей

Согласно стандарту выводы обмоток статора асинхронных двигателей обозначаются: — начала и — концы. Два удобства переключения зажимов обмотки в звезду или треугольник они располагаются на щитке так, как показано на рис. 10-21. Обмотки каждой фазы статора рассчитываются на определенное фазное напряжение Поэтому статор можно присоединять к двум сетям, номинальные напряжения которых разнятся в раз. Например, если , то при соединении статора в треугольник (рис. 10-21, а) его подключают к сети с напряжением . Если , то обмотки статора этого же двигателя соединяют в звезду (рис. 10-21, б). Другой двигатель таким же образом можно присоединять к сетям, где .

Короткозамкнутый двигатель включается и выключается простым замыканием и размыканием рубильника (рис. 10-17). Недостатком этого способу пуска является значительный пусковой ток при относительно малом пусковом моменте .

Для улучшения пусковых свойств короткозамкнутых двигателей вместо круглых пазов ротора (рис. 10-22, а) применяются более глубокие пазы (рис. 10-22, б).

При этом в момент пуска, когда вследствие вытеснения тока к поверхности провода активное сопротивление ротора увеличено, что влечет за собой увеличение активной слагающей тока (рис. 10-18), а следовательно, и начального пускового момента При мощности двигателей более пазы выполняются в виде узких глубоких щелей (рис. 10-22, в).

Если статор двигателя должен быть соединен в треугольник, то для уменьшения пускового тока его можно переключить при пуске на звезду (рис. 10-23). Замкнув ножи переключателя 2 вниз, включают рубильник 1. Двигатель начинает вращаться при пониженном в раз напряжении и при уменьшенном в 3 раза токе

Рис. 10-21. Расположение зажимов обмотки статора.

Рис. 10-22. Пазы роторов асинхронных двигателей.

После пуска ножи переключателя перекидывают в верхнее положение и двигатель работает при Такой пуск можно производить только вхолостую, например для привода вентилятора или насоса. Дело в том, что начальный момент вращения при этом способё пуска уменьшается в раза.

Схема пуска двигателя с фазным ротором показана на рис. 10-24. Подвижные контакты 5 реостата 1 проводами присоединены к щеткам 3, наложенным на контактные кольца 2 ротора. Убедившись, что сопротивление реостата наибольшее (пуск), включают рубильник 4, и ротор начинает вращаться. Введение сопротивления в цепь ротора позволяет уменьшить пусковой ток в роторе, а значит, и в статоре, до желаемой величины.

Кроме того, увеличив активное сопротивление до величины при пуске получают максимальными и момент (рис. 10-18), как показано на рис. 10-19 кривой 1.

Рис. 10-23. Пуск двигателя переключением статора со звезды на треугольник.

Рис. 10-24. Схема асинхронного двигателя с кольцами.

Следовательно, по этой схеме возможен пуск полностью нагруженного двигателя.

При остановке двигателя введение реостата в цепь ротора не требуется.
