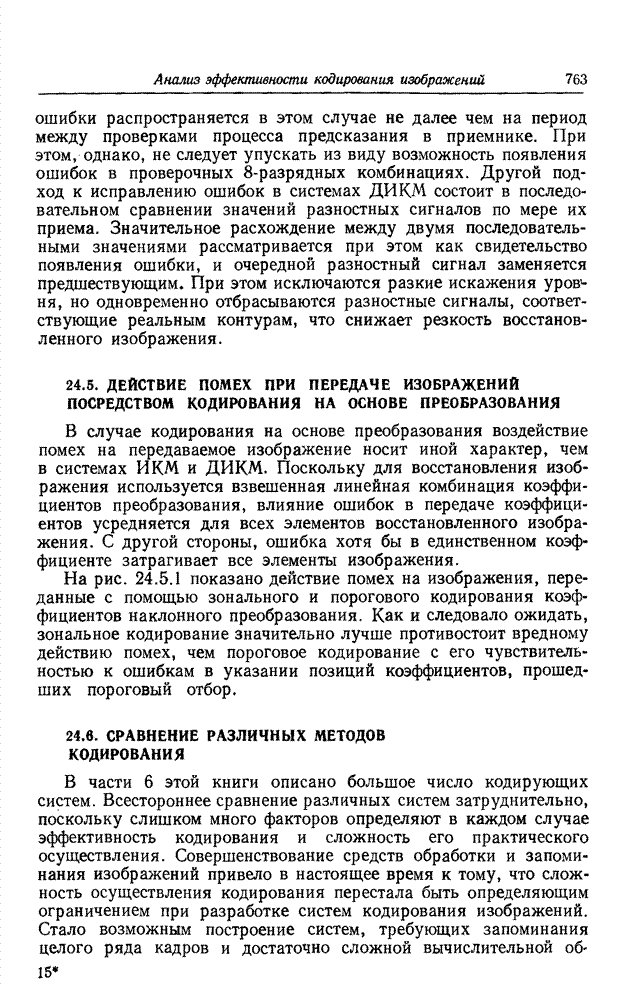

24.5. ДЕЙСТВИЕ ПОМЕХ ПРИ ПЕРЕДАЧЕ ИЗОБРАЖЕНИЙ ПОСРЕДСТВОМ КОДИРОВАНИЯ НА ОСНОВЕ ПРЕОБРАЗОВАНИЯ
В
случае кодирования на основе преобразования воздействие помех на передаваемое
изображение носит иной характер, чем в системах ИКМ и ДИКМ. Поскольку для
восстановления изображения используется взвешенная линейная комбинация
коэффициентов преобразования, влияние ошибок в передаче коэффициентов
усредняется для всех элементов восстановленного изображения. С другой стороны,
ошибка хотя бы в единственном коэффициенте затрагивает все элементы
изображения.
На
рис. 24.5.1 показано действие помех на изображения, переданные с помощью
зонального и порогового кодирования коэффициентов наклонного преобразования.
Как и следовало ожидать, зональное кодирование значительно лучше противостоит
вредному действию помех, чем пороговое кодирование с его чувствительностью к
ошибкам в указании позиций коэффициентов, прошедших пороговый отбор.
Рис. 24.5.1. Воздействие помех
канала связи на изображение при кодировании с применением наклонного
преобразования в случае затраты 1,5 дв. ед./эл. Размер блока
элементов.
