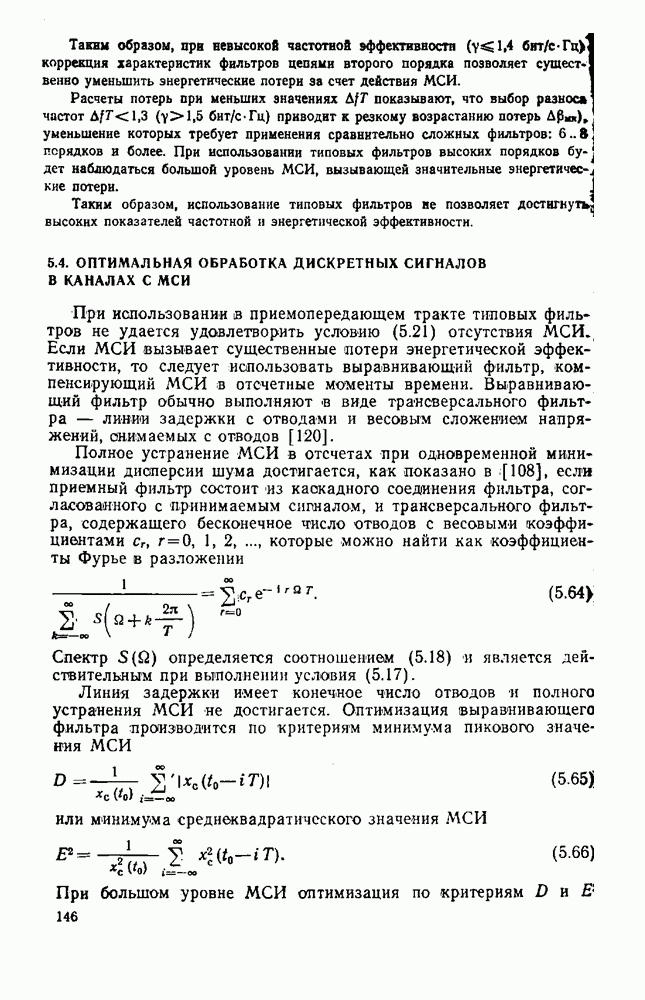

5.4. ОПТИМАЛЬНАЯ ОБРАБОТКА ДИСКРЕТНЫХ СИГНАЛОВ В КАНАЛАХ С МСИПри использовании в приемопередающем тракте типовых фильтров не удается удовлетворить условию (5.21) отсутствия МСИ. Если МСИ вызывает существенные потери энергетической эффективности, то следует использовать выравнивающий фильтр, компенсирующий МСИ в отсчетные моменты времени. Выравнивающий фильтр обычно выполняют В виде трансверсального фильтра — линии задержки с отводами и весовым сложением напряжений, снимаемых с отводов [120]. Полное устранение МСИ в отсчетах при одновременной минимизации дисперсии шума достигается, как показано в [108], если приемный фильтр состоит из каскадного соединения фильтра, согласованного с принимаемым сигналом, и трансверсального фильтра, содержащего бесконечное число отводов с весовыми коэффициентами
Спектр Линия задержки имеет конечное число отводов и полного устранения МСИ не достигается. Оптимизация выравнивающего фильтра производится по критериям минимума пикового значения МСИ
или минимума среднеквадратичсского значения МСИ
При большом уровне МСИ оптимизация по критериям дает близкие результаты [108], В общем случае оптимальный по указанным критериям выравнивающий фильтр не является оптимальным по критерию минимума вероятности ошибки, так как выравнивающий фильтр нарушает условие согласования приемного фильтра с сигналом. Наряду с линейной обработкой сигнала для компенсации МСИ в отсчетные моменты времени используют и нелинейную обработку, в частности прием с обратной связью по решению [117, 119]. На основе решений о переданных сигналах и ведений об отклике тракта формируется сигнал, компенсирующий МСИ за счет предыдущих символов. Этому методу, как известно, свойственно явление размножения ошибок. Если последующие символы создают значительный уровень МСИ, то используется совместно линейная и нелинейная обработки [33]. Реализация устройства нелинейной обработки проще, так как выравнивающий фильтр может быть выполнен как двоичный трансверсальный фильтр (ДТФ). В таком фильтре линию задержки выполняют в виде регистра сдвига. В системах, в которых параметры приемопередающего тракта неизменны во времени, линейный выравниватель в виде ДТФ целесообразно включать в модуляторе. В [112] приведены результаты машинного моделирования и экспериментальной проверки системы с сигналами Если параметры тракта в процессе эксплуатации подвержены изменениям, то его характеристики должны периодически подстраиваться. Такая подстройка осуществляется использованием на приеме автоматической (адаптивной) коррекции тракта. Для этой пели могут использоваться линейные фильтры либо нелинейные корректоры. Включение таких устройств в состав демодулятора усложняет аппаратуру, однако позволяет реализовать До сих пор рассматривалась проблема достижения предельной частотной эффективности, определяемой соотношением (5.23), при сохранении энергетической эффективности, достигаемой (при оптимальном поэлементном приеме сигналов. Соотношение (5.23) получено на основе предела Найквиста — оно определяет скорость, Возможна передача и с более высокими скоростями, чем определяемыми соотношением (5.23), но при этом МСИ в принципе становится неустранимой. Оптимальный прием сигналов в МСИ можно осуществить, реализуя прием «в целом». При этом необходимое число корреляторсув либо согласованных фильтров равно Синтез приемника неэкспоненциальной сложности основан на предположении об ограниченной памяти канала Анализ характеристик демодулятора
|
