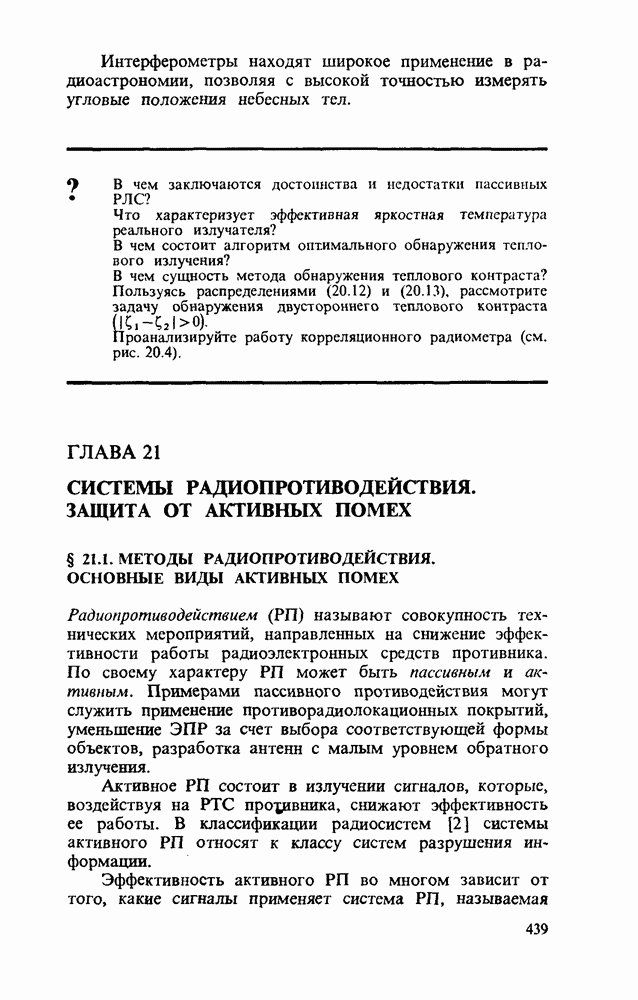

ГЛАВА 21 СИСТЕМЫ РАДИОПРОТИВОДЕЙСТВИЯ. ЗАЩИТА ОТ АКТИВНЫХ ПОМЕХ

§ 21.1. МЕТОДЫ РАДИОПРОТИВОДЕЙСТВИЯ. ОСНОВНЫЕ ВИДЫ АКТИВНЫХ ПОМЕХ

Радиопротиводействием (РП) называют совокупность технических мероприятий, направленных на снижение эффективности работы радиоэлектронных средств противника. По своему характеру РП может быть пассивным и активным. Примерами пассивного противодействия могут служить применение противорадиолокационных покрытий, уменьшение ЭПР за счет выбора соответствующей формы объектов, разработка антенн с малым уровнем обратного излучения.

Активное РП состоит в излучении сигналов, которые, воздействуя на РТС противника, снижают эффективность ее работы. В классификации радиосистем [2] системы активного РП относят к классу систем разрушения информации.

Эффективность активного РП во многом зависит от того, какие сигналы применяет система РП, называемая в дальнейшем постановщиком помех (ПП). Эти сигналы — активные помехи по характеру воздействия на РТС — делятся на маскирующие и имитационные. Помехи первого типа, создавая мешающий фон, затрудняют обнаружение полезных сигналов, их различение и оценку параметров. По своему характеру маскирующие помехи могут быть случайными (шумовыми) или детерминированными, непрерывными во времени или импульсными.

Непрерывная шумовая помеха является универсальным видом помехи, ее используют для подавления РТС с любым типом сигнала. В зависимости от соотношения ширины спектра сигнала и помехи различают прицельные и заградительные шумовые помехи. Прицельные помехи при том же мешающем действии, что и заградительные, имеют меньшую мощность, но для их постановки требуется информация о спектре подавляемого сигнала.

Эффективным видом случайных помех для импульсных РТС являются хаотические импульсные помехи (ХИП), представляющие собой случайную последовательность импульсов, параметры которых (несущая частота, длительность, ширина спектра) должны быть по возможности близкими к соответствующим параметрам сигналов подавляемой РТС. ХИП представляет собой пуассоновский поток, для которого число импульсов за время Т случайно и подчиняется распределению Пуассона:

где — интенсивность потока импульсов, определяемая как среднее число импульсов в единицу времени.

Действенным средством РП является применение имитационных помех (ИП). ИП должна быть похожа на сигнал РТС, отличаясь от него значением информационного параметра (параметров). Например, ИП для радиодальномера может быть переизлучаемая с некоторой задержкой последовательность зондирующих импульсов, принятая ПП. Если задержка меняется во времени, имитируя движение цели, то рассматривают помеху, уводящую по дальности.

Эффективность РП зависит не только от вида помех, но и от взаимного расположения цели, ПП и РЛС. Если цель и ПП совмещены, то такую систему РП называют самоприкрытием.

Действие активных помех приводит к увеличению пороговой мощности сигнала , необходимой для функционирования РЛС с требуемым качеством (вероятности и , ошибки оценок координат). При этом в основном уравнении радиолокации с пассивным ответом (9.4) вместо при учете РП необходимо подставлять Значение можно связать с мощностью активной помехи входе приемника РЛС:

где - коэффициент различимости сигнала на фоне помехи, показывающий, на сколько нужно увеличить мощность полезного сигнала на входе, чтобы компенсировать мешающее действие активной помехи.

Найдем коэффициент различимости для заградительной шумовой помехи . При отсутствии РП для работы РЛС с требуемым качеством необходимо пороговое отношение сигнал/шум , где — мощность шума в полосе приемника.

Для РП с шумовой заградительной помехой

Приравняв и и решив полученное уравнение относительно , получим . Для прицельной помехи .

Мощность активной помехи на входе приемника РЛС можно найти с помощью уравнения радиолинии связи (9.1), заменив в нем и на соответствующие выражения для КНД ПП и РЛС, учитывающие их взаимное положение. При работе ПП в режиме самоприкрытия дальность действия подавляемой РЛС может быть определена из уравнения

Смысл обозначений, входящих в (21.1), разъяснен в гл. 9. Дополнительные индексы определяют коэффициенты усиления антенн РЛС и ПП .
