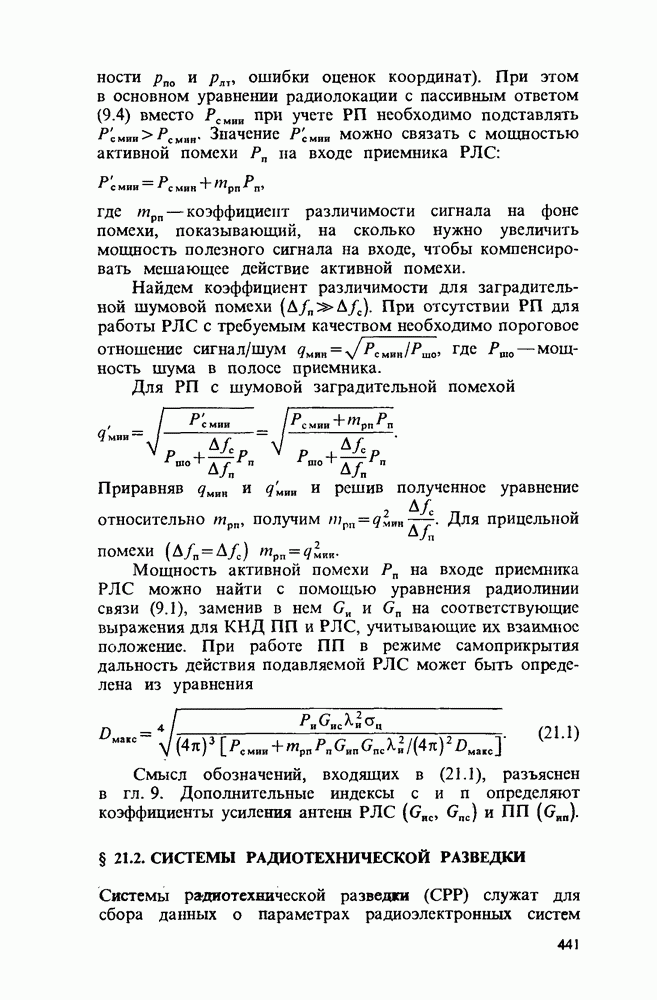

§ 21.2. СИСТЕМЫ РАДИОТЕХНИЧЕСКОЙ РАЗВЕДКИ

Системы радиотехнической разведки (СРР) служат для сбора данных о параметрах радиоэлектронных систем противника.

Полученная информация оказывается полезной при разработке новых средств РП и совершенствовании уже имеющихся. Непосредственно в боевой обстановке СРР позволяют на основе оценки параметров сигналов РТС противника выбрать наиболее эффективный вид активной помехи.

СРР, установленные на наземных станциях, кораблях, самолетах, спутниках, осуществляют перехват сигналов и измерение их параметров (рабочая частота, ширина спектра, длительность и частота повторения импульсов, вид модуляции).

При проектировании СРР необходимо учитывать практически полное отсутствие априорной информации о сигналах, которые надо обнаруживать и параметры которых желательно оценить.

Первой из задач, решаемых СРР, является установление факта излучения и определение рабочей частоты и направления на источник. Эта задача может решаться с использованием параллельного или последовательного анализа просматриваемых областей спектра и пространства. При параллельном анализе экономится время, но усложняется структура СРР, при последовательном анализе упрощение СРР достигается за счет увеличения времени анализа.

Основным элементом СРР является приемник, с помощью которого определяется частота перехватываемого излучения. Такие приемники должпы работать в очень широком частотном диапазоне. В современных СРР находят применение приемники, преобразующие частоту принимаемого излучения в другую физическую величину, которую легче индицировать и в дальнейшем обрабатывать.

В качестве примера рассмотрим акустооптический приемник на ячейке Брэгга и приемник со сжатием сигнала. Схема оптической части приемника на ячейке Брэгга приведена на рис. 21.1. В качестве материала в ячейке Брэгга используется оптически прозрачный кристалл ниобата лития или диоксида теллура, на одной из поверхностей которого находится пьезоэлектрический преобразователь. При поступлении с выхода приемника 2 на преобразователь 3 анализируемых сигналов в кристалле б возникают упругие (акустические) волны.

Бегущая акустическая волна создает переменный вдоль направления распространения коэффициент преломления, формируя тем самым бегущую дифракционную решетку. Кристалл освещается параллельным когерентным лазерным пучком, формируемым излучателем 1 и линзой 7 и падающим под углом Брэгга по отношению к направлению распространения акустической волны.

В результате взаимодействия с решеткой лазерный луч отклоняется на угол, пропорциональный где — длина волны лазерного излучения; - частота входного сигнала; — скорость распространения звука в кристалле. Выходное излучение фокусируется с помощью линзы 4 на поверхности фотодетектора матричного типа 5, в качестве которого наиболее часто используют ПЗС-матрицы. Таким образом, частота входного сигнала определяет координату возбужденного элемента фото детектора, а энергия сигнала — фототок (заряд).

Рис. 21.1

Приемник со сжатием обрабатываемого сигнала работает по принципу превращения исходного гармонического сигнала в ЛЧМ-импульс и последующего его сжатия (рис. 21.2). Это достигается с помощью гетеродина с перестройкой частоты по линейному закону. Если на входе приемника присутствуют гармонические колебания разных частот, то соответствующие им ЛЧМ-сигналы на выходе смесителя в различное время попадают в полосу пропускания сжимающего фильтра и отклики на них разделяются.

Рис. 21.2

Рис. 21.3

Обычно СРР вместе с системой РП образует единый автоматизированный комплекс, в котором данные радиоразведки используются для повышения эффективности системы РП. Структурная схема такого комплекса приведена на рис. 21.3. При обнаружении сигнала на выходе приемника, фиксирующего наличие излучения (приемник угрозы), осуществляются пеленгация выявленного источника и анализ его характеристик (рабочая частота, период повторения). Далее происходит сравнение данных анализа с результатами, полученными ранее с целью выявления новых источников излучения. Для каждого из возможных радиоэлектронных средств противника запрограммирован соответствующий вид РП. Логические устройства передатчиков позволяют реализовать эту программу на основе результатов анализа принятого излучения.

Для отображения электромагнитной обстановки используются ИКО и панорамный спектроанализатор, на которых представляются данные об источниках излучения (направление на источник, спектр излучения).
