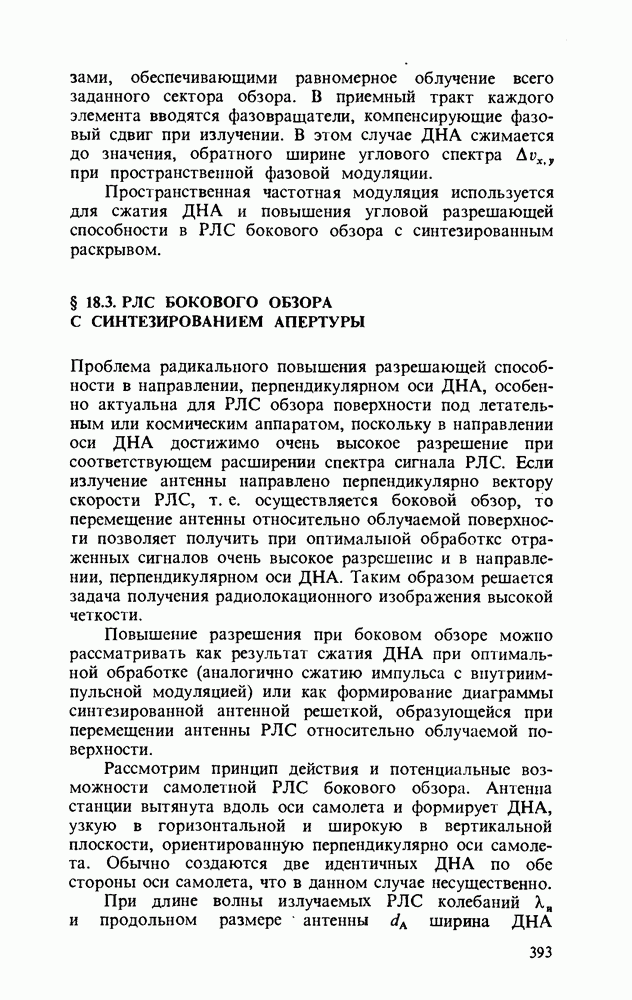

§ 18.3. РЛС БОКОВОГО ОБЗОРА С СИНТЕЗИРОВАНИЕМ АПЕРТУРЫ

Проблема радикального повышения разрешающей способности в направлении, перпендикулярном оси ДНА, особенно актуальна для РЛС обзора поверхности под летательным или космическим аппаратом, поскольку в направлении оси ДНА достижимо очень высокое разрешение при соответствующем расширении спектра сигнала РЛС. Если излучение антенны направлено перпендикулярно вектору скорости РЛС, т. е. осуществляется боковой обзор, то перемещение антенны относительно облучаемой поверхности позволяет получить при оптимальной обработке отраженных сигналов очень высокое разрешение и в направлении, перпендикулярном оси ДНА. Таким образом решается задача получения радиолокационного изображения высокой четкости.

Повышение разрешения при боковом обзоре можно рассматривать как результат сжатия ДНА при оптимальной обработке (аналогично сжатию импульса с внутриим-пульсной модуляцией) или как формирование диаграммы синтезированной антенной решеткой, образующейся при перемещении антенны РЛС относительно облучаемой поверхности.

Рассмотрим принцип действия и потенциальные возможности самолетной РЛС бокового обзора. Антенна станции вытянута вдоль оси самолета и формирует ДНА, узкую в горизонтальной и широкую в вертикальной плоскости, ориентированную перпендикулярно оси самолета. Обычно создаются две идентичных ДНА по обе стороны оси самолета, что в данном случае несущественно.

Рис. 18.7

При длине волны излучаемых РЛС колебаний и продольном размере антенны ширина ДНА в горизонтальной плоскости . Считая для простоты излучение ограниченным в горизонтальной плоскости углом , найдем время облучения точки поверхности на расстоянии D от РЛС:

(18.25)

где - скорость самолета, которая считается постоянной; - линейная ширина ДНА на расстоянии D от РЛС. Радиальная составляющая скорости относительно точек облучаемой поверхности (рис. 18.7,а), где — угол между осью ДНА в горизонтальной плоскости и направлением на рассматриваемую точку . Таким образом, на оси ДНА , а на краях достигает максимального значения . Так как в РЛС бокового обзора применяются узкие ДНА, то можно считать . За счет радиальной составляющей скорости возникает доплсровский сдвиг частоты отраженного сигнала, изменяющийся по линейному закону от до . Таким образом, при пролете расстояния принимается частотно-модулированный импульс длительностью (рис. 18.7,б) с девиацией частоты .

При оптимальной согласованной обработке такой импульс может быть сжат до импульса длительностью, обратной ширине спектра сигнала и приближенно равной . Следовательно, . Так как , то . Заметим, что на выходе сжимающего фильтра огибающая импульса имеет форму и его длительность (измеряемая на уровне 0,64 максимального значения) определяет предельное разрешение по времени, которое соответствует расстоянию , разрешаемому в направлении вектора V, перпендикулярном оси ДНА.

Следовательно, при когерентной обработке разрешаемое расстояние не зависит от дальности и ограничено значением, равным . Этот вывод, сначала кажущийся парадоксальным, становится понятным при анализе разрешающей способности РЛС бокового обзора с точки зрения синтезирования раскрыва.

Если все отраженные сигналы на протяжении когерентно (т. е. с учетом фазы) суммировать, то можно сформировать (синтезировать) ДНА шириной

(18.26)

причем коэффициент 2 учитывает набег фазы при прохождении сигналом расстояния D «туда и обратно».

Разрешаемое по направлению полета (перпендикулярно оси ДНА) расстояние

(18.27)

Отрезок пути L, на котором производится когерентное суммирование отраженных сигналов, определяет размер синтезированного раскрыва , так как такое суммирование аналогично приему сигнала на сннфазную антенну с размером раскрыва, равным . Отсюда становится ясно, почему разрешаемое расстояние снижается, т. е. разрешение растет при уменьшении раскрыва реальной антенны и не зависит от D. Это объясняется увеличением синтезированного раскрыва прямо пропорционально ширине ДНА РЛС и дальности рассматриваемой точки .

Однако с увеличением растут и трудности обеспечения когерентности при обработке сигналов. Поэтому антенны РЛС бокового обзора для получения малых значений должны иметь значительные размеры раскрыва , что позволяет реализовать когерентную обработку, обеспечивающую приближение к потенциальной разрешающей способности системы с синтезированным раскрывом, определяемой формулой (18.27).

При переходе от непрерывного сигнала к импульсному с периодом синтезированная антенна аналогична антенной решетке, расстояния между элементами которой равны . В РЛС бокового обзора обычно применяется импульсное излучение, поэтому такие РЛС называют станциями с синтезированной антенной решеткой.

С излучением каждого импульса антенна РЛС становится элементом синтезированной решетки, дальность которого от рассматриваемой точки поверхности равна кратчайшему расстоянию (рис. 18.7, а) только в тот момент, когда рассматриваемая точка оказывается на оси ДНА. На краях синтезированной решетки расстояние отличается от на

Этой разности расстояний соответствует максимальная азовая задержка сигнала . Если в процессе полета изменяющиеся фазовые задержки фиксируются и учитываются при обработке, то синтезированные решетки называются фокусированными. Система обработки сигнала в этом случае получается сложной, поэтому необходимо выяснить, к каким потерям разрешающей способности приводит отказ от «фокусировки», т. е. переход к нефокусированной обработке без учета фазовых сдвигов. В этом случае допустима разность хода на концах синтезированного раскрыва , что соответствует максимальному фазовому сдвигу . Из этого условия можно найти размер эффективного раскрыва синтезированной антенны. Из рис. 18.7, в видно, что и, следовательно,

Таким образом, при отсутствии фокусировки ширина ДНА синтезированного раскрыва размером , а соответствующее линейное разрешение

Для обработки сигнала без коррекции (фокусировки) пригоден обычный экспоненциальный накопитель с линией задержки на период повторения импульсов . Ясно, что названия фокусированная и сированная системы появились по аналогии с оптической системой, в которой при полностью открытой диафрагме необходима фокусировка объектива (наводка на резкость).

При сильном диафрагмировании достаточная четкость (резкость) обеспечивается без фокусировки при постоянной установке объектива на бесконечность.

Следовательно, при фокусированной обработке сигнала (фокусированный раскрыв) достижимо максимальное линейное разрешение в направлении, перпендикулярном ДНА, независимо от дальности при нефокуси-рованной обработке (нефокусированный раскрыв) для обычной антенны с размером раскрыва разрешение .

Зависимость разрешающей способности от дальности D для этих случаев представлена на рис. 18.8.

Таким образом, для полной реализации потенциальных возможностей синтезированной антенны необходима обработка сигнала с внесением фазовых поправок в соответствии с положением рассматриваемой точки относительно антенны РЛС. В импульсных РЛС сигнал повторяется с периодом и поправки вводятся дискретно в моменты времени , отсчитываемые от времени приема среднего импульса, отраженного в тот момент времени, когда данная точка находится на траверсе пролетающего самолета.

Согласованный фильтр для сигнала точечной цели при известной дальности и скорости РЛС относительно цели соответствует схеме когерентного фильтра для пачки импульсов, при этом амплитуды импульсов умножаются на весовые коэффициенты и смещаются по фазе на значение поправки . Такая обработка (фокусировка) требуется для каждого элемента дальности, т. е. необходим фильтр для каждой дальности (дискретность зависит от разрешающей способности по дальности, определяемой шириной спектра сигнала), причем параметры фильтра должны изменяться при изменении скорости перемещения РЛС.

Рис. 18.8

Требования к устройству обработки задаются прежде всего временем синтезирования, равным в фокусированных системах . Так, при скорости самолета , заданном разрешении на дальности при работе РЛС на волне требуемый размер синтезированной апертуры . В этом случае . При частоте повторения импульсов число суммируемых при обработке сигналов для каждого элемента дальности, число которых в полосе обзора по дальности может достигать . Число уровней квантования определяет разрядность устройства обработки . Таким образом, общий объем обрабатываемой информации . При наличии квадратурных каналов значение удваивается и имеет порядок 108 бит. С учетом коррекции фазы в каждом периоде повторения требумое быстродействие обработки в подобных системах достигает .

Несмотря на относительную сложность, цифровая реализация устройств обработки при использовании современной элементной базы возможна, особенно при осуществлении обработки на видеочастоте. Достоинством цифровой обработки является возможность получения изображения местности под самолетом или спутником в реальном времени.

Если допустима задержка при получении изображения (например, при картографировании), то целесообразно применять оптические методы обработки сигналов при синтезировании раскрыва, поскольку оптические устройства обеспечивают многоканальную когерентную обработку сигналов сразу для всех элементов дальности.

Принцип обработки заключается в следующем. Принимаемые сигналы фиксируются на фотопленке, протягиваемой со скоростью, пропорциональной скорости самолета V, при этом строки дальности располагаются поперек пленки. На определенном расстоянии от начала каждой строки, пропорциональном дальности рассматриваемой точки D, записываются отраженные сигналы в течение времени запись в продольном направлении (вдоль пленки) в соответствующем масштабе передает распределение сигналов вдоль синтезируемого раскрыва .

После проявления (время проявления и определяет задержку в обработке) пленка протягивается перед окном оптического устройства, одновременно облучаясь однородным когерентным световым пучком. Плоская световая волна, проходя через пленку, модулируется по амплитуде и фазе записанным сигналом. Размеры пятна, полученного на оптическом экране или другой фотопленке на выходе оптического фильтра, соответствуют ширине диаграммы направленности синтезированной антенны , которая во много раз меньше ширины диаграммы направленности реальной антенны . Подбором параметров элементов (линз) оптического фильтра можно обеспечить когерентную обработку и получить высокую четкость синтезированного радиолокационного изображения. Именно с помощью РЛС бокового обзора с синтезированием раскрыва, расположенной на искусственном спутнике Венеры, советским исследователям удалось получить четкое радиолокационное изображение этой планеты, закрытой для оптического наблюдения.
