Пред.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 След.
Макеты страниц
Распознанный текст, спецсимволы и формулы могут содержать ошибки, поэтому с корректным вариантом рекомендуем ознакомиться на отсканированных изображениях учебника выше Также, советуем воспользоваться поиском по сайту, мы уверены, что вы сможете найти больше информации по нужной Вам тематике ДЛЯ СТУДЕНТОВ И ШКОЛЬНИКОВ ЕСТЬ
ZADANIA.TO

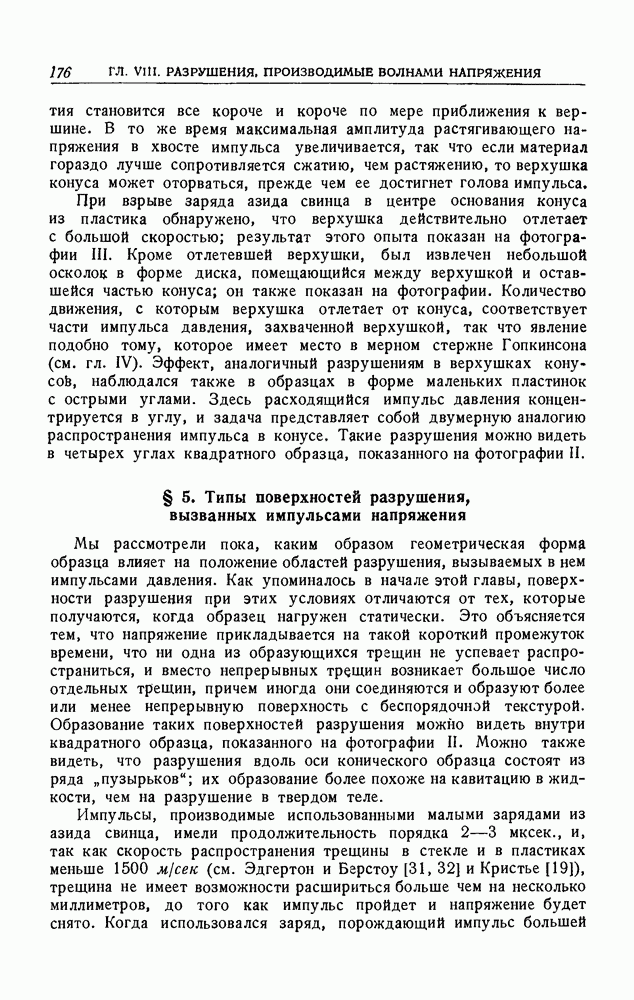

§ 5. Типы поверхностей разрушения, вызванных импульсами напряженияМы рассмотрели пока, каким образом геометрическая форма образца влияет на положение областей разрушения, вызываемых в нем импульсами давления. Как упоминалось в начале этой главы, поверхности разрушения при этих условиях отличаются от тех, которые получаются, когда образец нагружен статически. Это объясняется тем, что напряжение прикладывается на такой короткий промежуток времени, что ни одна из образующихся трещин не успевает распространиться, и вместо непрерывных трещин возникает большое число отдельных трещин, причем иногда они соединяются и образуют более или менее непрерывную поверхность с беспорядочной текстурой. Образование таких поверхностей разрушения можно видеть внутри квадратного образца, показанного на фотографии II. Можно также видеть, что разрушения вдоль оси конического образца состоят из ряда "пузырьков"; их образование более похоже на кавитацию в жидкости, чем на разрушение в твердом теле. Импульсы, производимые использованными малыми зарядами из азида свинца, имели продолжительность порядка 2—3 мксек., и, так как скорость распространения трещины в стекле и в пластиках меньше 1500 м/сек (см. Эдгертон и Берстоу [31, 32] и Кристье [19]), трещина не имеет возможности расшириться больше чем на несколько миллиметров, до того как импульс пройдет и напряжение будет снято. Когда использовался заряд, порождающий импульс большей продолжительности, разрушения получались более похожими на те, которые наблюдаются при статическом нагружении. Так, когда маленький заряд нитроглицерина взрывался на поверхности пластинки из перспекса, образовавшийся откол был очень неправильной формы и имел конхоидальный вид. Причина этой неправильности формы состоит в том, что длина импульса в пластике была в несколько раз больше ее толщины. Поэтому различные части импульса одновременно распространялись туда и обратно поперек пластинки и результирующее распределение напряжений было подобно тому, которое имело место в опытах Гопкинсона со стальными проволоками. Далее, так как в этом опыте продолжительность импульса была гораздо больше, трещины имели возможность разрастись до нескольких сантиметров до того, как напряжение снималось; поэтому в образце получались гладкие поверхности разрыва, характерные для распространяющихся трещин.
|
1 |
Оглавление
|
