3.3. Приемопередающая ФАР для РЛС наблюдения за космическими объектами

В соответствии с программой контроля космического пространства в 80-е годы в НИИДАР проведена разработка и изготовление радиолокатора, работающего в системе наблюдения за космическими объектами. Основным элементом радиолокатора является антенна, выполненная в виде ФАР на полноповоротном устройстве, позволяющем осматривать всю верхнюю полусферу. ФАР имеет следующие характеристики:

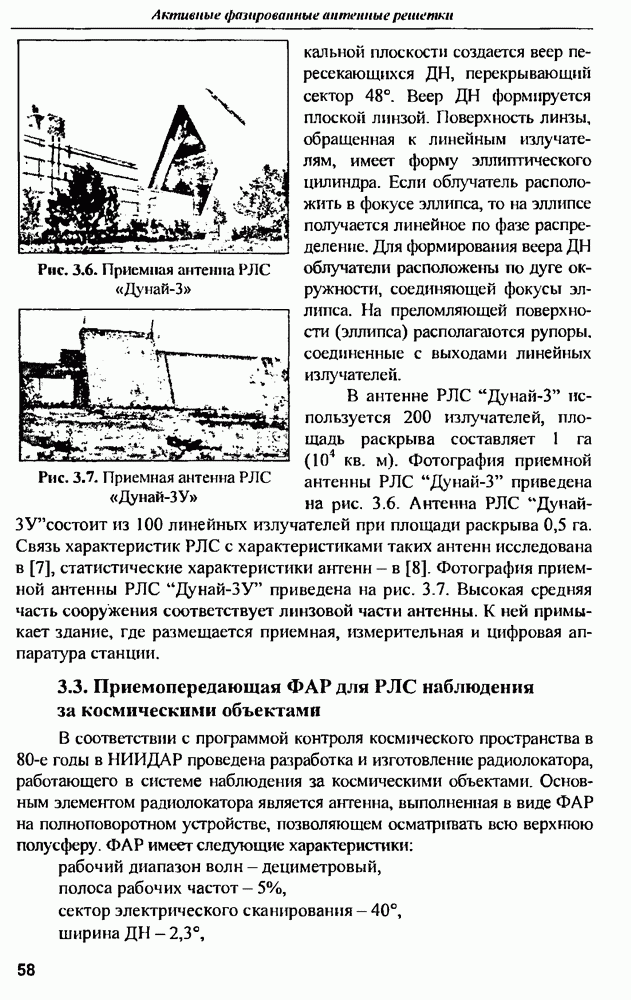

(см. скан)

режим работы: прием-передача при скважности 2 и длительности импульса 2 ...16 мс,

поляризация - эллиптическая, левого и правого направления, управляется спецвычислителем как на прием, так и на передачу, пропускаемая мощность - 800 КВт, углы поворота поворотного устройства: по азимуту - и 360°, по углу места -0.180°, УБЛ - менее 25 дБ,

число диаграмм на прием: одна суммарная и две разностные, число излучателей - 812, восьмигранник диаметром 20 м, коэффициент усиления - 34,5 дБ,

управление ДН - посредством спецпроцессора, расположенного на раме ФАР,

время переключения ДН с передачи на прием - менее 100 мкс.

Фотография антенны приведена на рис. 3 8

Основные особенности ФАР: увеличено расстояние между излучателями с 0,745 до 0,875 А и уменьшено их число на 28%, что стало результатом формирования столообразной ДН крестообразного вибраторного излучателя и подавления дифракционных лепестков, возникающих при отклонении ДН ФАР более от нормали;

создана последовательно-параллельная система разводки сигнала мощностью до 800 КВт с оптимальным амплитудным распределением, позволяющем минимизировать излучаемую мощность на центральных излучателях при сохранении УБЛ не более

разработаны трехдискретные фазопереключатели на -диодах, работающие на среднем уровне мощности до 1 КВт и импульсном — до 2 КВт с максимальными потерями не более - 0,25 дБ; охлаждение всех элементов ФАР - воздушное.

Рис. 3.8. Антенна РЛС слежения за космическими объектами
