Приложение 13.П2. Адаптивный алгоритм диагностики ФАР, основанный на измерении комплексных амплитуд сигналов

Рассматривается диагностика только фазового распределения.

Исходные предпосылки идентичны указанным в приложении 13.1. Диагностике подвергаются все V состояний начиная с нулевого, первого и так далее разрядов

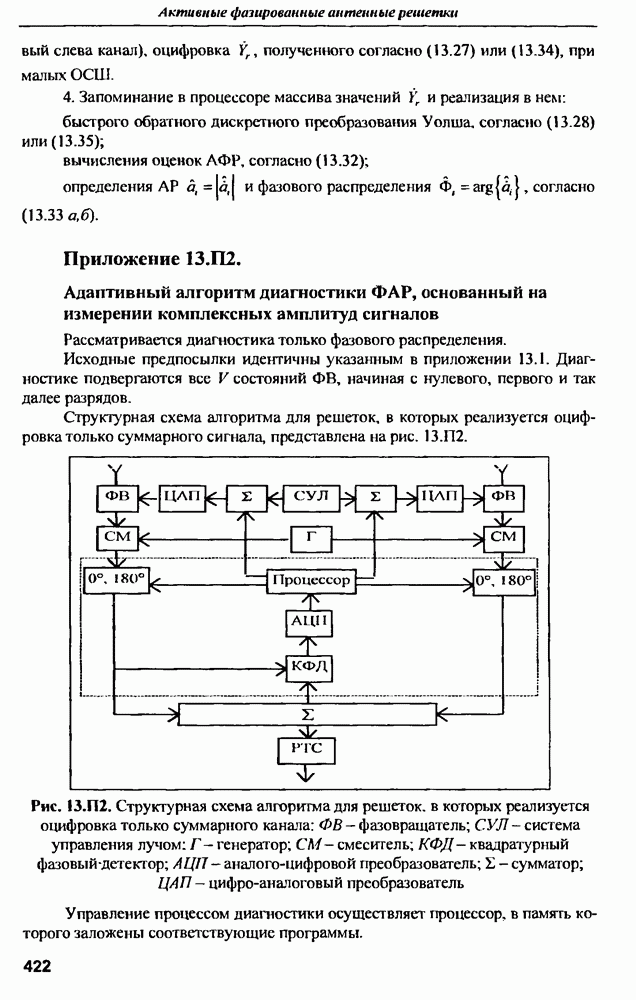

Структурная схема алгоритма для решеток, в которых реализуется оцифровка только суммарного сигнала, представлена на рис. 13.П2.

Рис. 13.П2. Структурная схема алгоритма для решеток, в которых реализуется оцифровка только суммарного капала: ФВ - фазовращатель; СУЛ - система управления лучом: генератор; СМ-смеситель; квадратурный фазовый детектор; АЦП - аналого-цифровой преобразователь; сумматор; ЦАП - цифро-аналоговый преобразователь

Управление процессом диагностики осуществляет процессор, в память которого заложены соот ветст вукицие программы.

Последовательность процедур при диагностике следующая.

1. Установка всех решетки поочередно в состояния , где , что соответствует, в отсутствие ошибок, формированию ряда номинальных АФР вида

где амплитудное распределение в решетке.

2. Последовательная реализация фазирований решетки в соответствии с характером функций Уолша где Осуществляется по командам процессора путем добавления к в каждом канале 0 или радиан дополнительным в зависимости от того, какая функция Уолша реализуется.

При этом АФР в решетке будет

где, согласно (13.38), ошибки при установке .

3. Суммирование по принятых при каждом фазировании сигналов, умножение результатов в квадратурных фазовых детекторах на опорный сигнал (формируемый из сигнала одного канала) и оцифровка комплексных амплитуд суммарных сигналов

или сигналов выборок

если ОСШ невелико.

- отклик решетки на реальную смесь сигнала и шума (13.39).

4. Запоминание в процессоре величин или величин .

5. Процедуры, реализуемые в процессоре.

5.1. Вычисление градиентов, согласно (13.49), с учетом шума наблюдения

В соотношении (13.49) входят величины - отклик решетки на сигнал единичной амплитуды. Заменяя на отклик решетки на смесь сигнала и шума получим .

Для небольших в выборках, согласно (13.55),

5.2. Вычисление коэффициента сходимости

или. при накоплении выборок сигнала

5.3. Вычисление коэффициентов пространственного спектра, согласно (13.41)

5.4. Вычисление оценок согласно (13.44)

5.5. Изменение с учетом путем добавления управляющих сигналов на

6. Повторение процедур 2-5 при до тех пор, пока не будет выполнен один из критериев завершения итерационного процесса, указанных в п. 13.3.

7. Определение действительно реализованного фазового распределения в решетке при установке поминального в виде где номер последнего шага итерационного процесса.

8. Выбор следующего состояния из V и повторение всех процедур.
