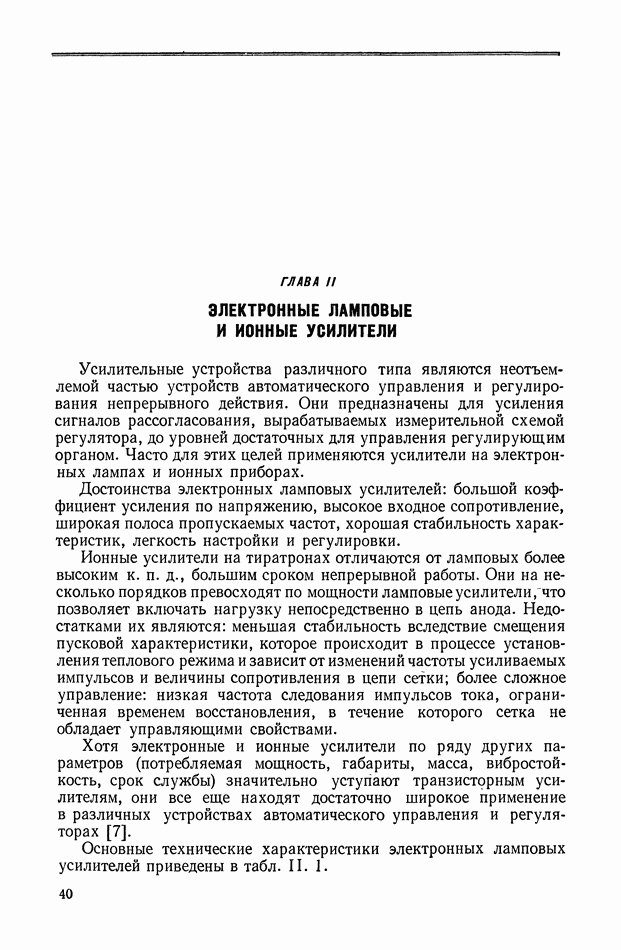

ГЛАВА II. ЭЛЕКТРОННЫЕ ЛАМПОВЫЕ И ИОННЫЕ УСИЛИТЕЛИ

Усилительные устройства различного типа являются неотъемлемой частью устройств автоматического управления и регулирования непрерывного действия. Они предназначены для усиления сигналов рассогласования, вырабатываемых измерительной схемой регулятора, до уровней достаточных для управления регулирующим органом. Часто для этих целей применяются усилители на электронных лампах и ионных приборах.

Достоинства электронных ламповых усилителей: большой коэффициент усиления по напряжению, высокое входное сопротивление, широкая полоса пропускаемых частот, хорошая стабильность характеристик, легкость настройки и регулировки.

Ионные усилители на тиратронах отличаются от ламповых более высоким к. п. д., большим сроком непрерывной работы. Они на несколько порядков превосходят по мощности ламповые усилители, что позволяет включать нагрузку непосредственно в цепь анода. Недостатками их являются: меньшая стабильность вследствие смещения пусковой характеристики, которое происходит в процессе установления теплового режима и зависит от изменений частоты усиливаемых импульсов и величины сопротивления в цепи сетки; более сложное управление: низкая частота следования импульсов тока, ограниченная временем восстановления, в течение которого сетка не обладает управляющими свойствами.

Хотя электронные и ионные усилители по ряду других параметров (потребляемая мощность, габариты, масса, вибростойкость, срок службы) значительно уступают транзисторным усилителям, они все еще находят достаточно широкое применение в различных устройствах автоматического управления и регуляторах [7].

Основные технические характеристики электронных ламповых усилителей приведены в табл. II. 1.

Таблица 11.1 (см. скан) Основные технические характеристики электронных ламповых усилителей
