ИМПУЛЬСНАЯ МОДУЛЯЦИЯ
Обратимся к способам формирования ИМ колебаний (см. рис. 1.15). Первичная АИМ может осуществляться теми же методами, что и AM. Так, можно использовать схему базовой модуляции (см. рис. 3.24), вводя вместо «напряжения
(последовательность импульсов рис. 1.156 и применяя в качестве нагрузки резистор вместо контура.

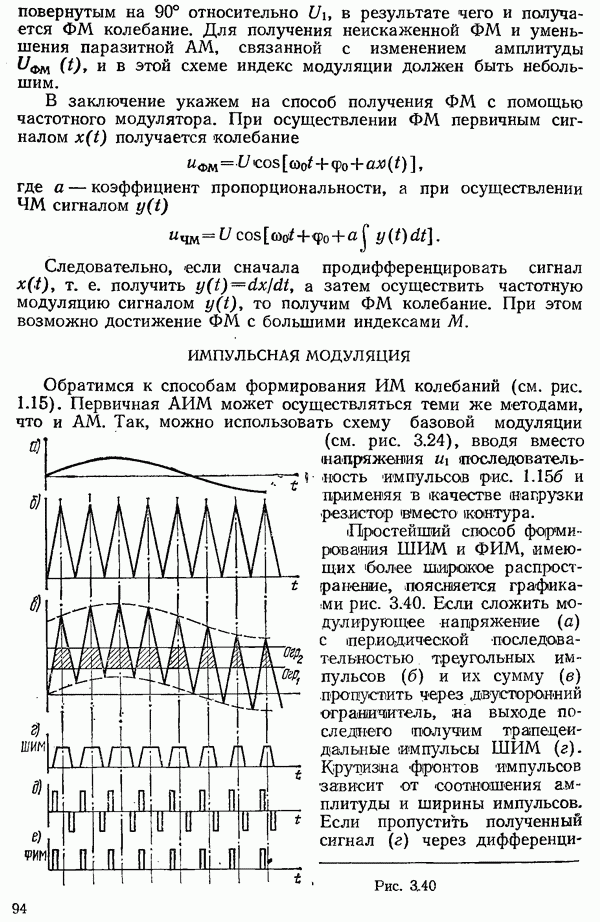

Простейший способ формирования ШИМ и ФИМ, имеющих более широкое распространение, поясняется графиками рис. 3.40. Если сложить модулирующее напряжение (а) с периодической последовательностью треугольных импульсов (б) и их сумму (в) пропустить через двусторонний ограничитель,
выходе последнего получим трапецеидальные импульсы ШИМ (г). Крутизна фронтов импульсов зависит от соотношения амплитуды и ширины импульсов. Если пропустить полученный сигнал (г) через
Рис. 3.40
дифференцирующее устройство
а затем через ограничитель по минимуму с нулевым уровнем ограничения, получим сигнал ФИМ (е), сдвиг импульсов которого относительно центров треугольных импульсов (б) окажется пропорциональным модулирующему сигналу. Импульсные модуляторы выполняются на транзисторах и диодах.
