Мультиплексоры с регистрами памяти данных и адреса.

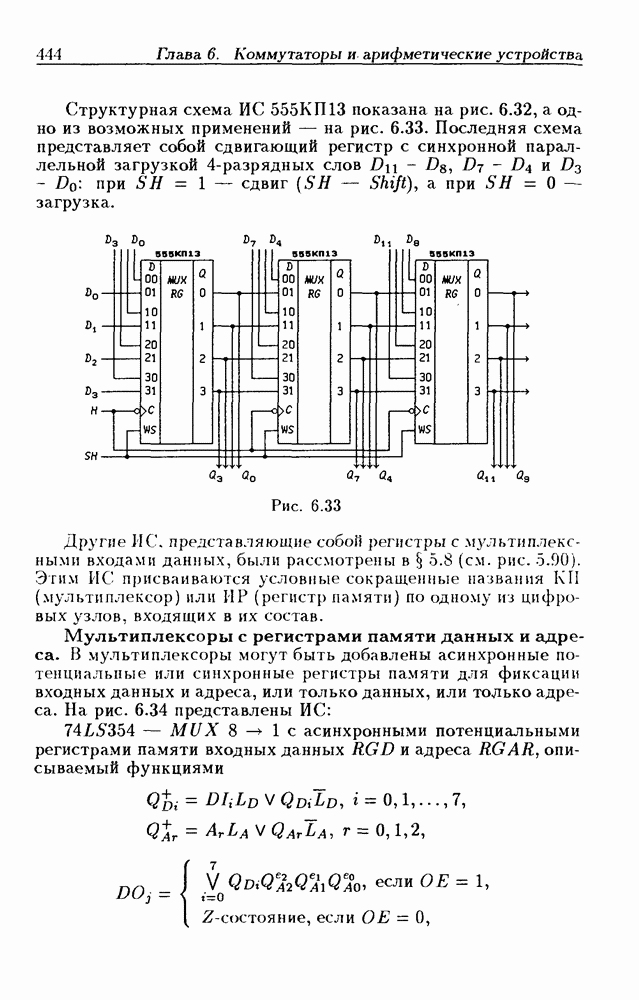

В мультиплексоры могут быть добавлены асинхронные потенциальные или синхронные регистры памяти для фиксации входных данных и адреса, или только данных, или только адреса. На рис. 6.34 представлены ИС:

74X5354 - MUX 8 - 1 с асинхронными потенциальными регистрами памяти входных данных и адреса описываемый функциями

Рис. 6.34

где минтермы, переключающие каналы, ;

74LS355 - MUX 8 - 1 с асинхронными потенциальными регистрами памяти входных данных и адреса имеющий выходы с открытым коллектором (описание функционирования совпадает с соотношениями для ИС 74X5354);

74 X5356 - MUX 8 - 1 с синхронным регистром памяти входных данных и асинхронным потенциальным регистром адреса описываемый функциями

где минтермы, переключающие каналы,

74X5357 — MUX 8 - 1 с синхронным регистром памяти входных данных и асинхронным потенциальным регистром адреса имеющий выходы с открытым

коллектором (описание функционирования совпадает с соотношениями для ИС 74LS356).

Структурная схема ИС 74LS354 показана на рис. 6.35. Аналогичными схемами описываются и остальные ИС.

Рис. 6.35 На рис. 6.36 представлены ИС:

74LS604 - 8-разрядный двухканальный мультиплексор с двумя синхронными регистрами памяти входных данных описываемый функциями

где номер канала, номер разряда и выхода (проектирование ИС выполнено с целью достижения максимального быстродействия);

74LS605 - 8-разрядный двухканальный мультиплексор с двумя синхронными регистрами памяти входных данных и имеющий выходы с открытым коллектором, описываемый функциями

где номер канала, номер разряда и выхода (проектирование ИС выполнено с целью достижения максимального быстродействия);

74LS606 - 8-разрядный двухканальный мультиплексор с двумя синхроными регистрами памяти входных данных

Рис. 6.36 (см. скан)

и имеющий Z-состояние выходов (выходы реализованы свободными от состязаний; описание функционирования совпадает с соотношениями для ИС 74LS604);

74LS607 - 8-разрядный двухканальный мультиплексор с двумя синхронными регистрами памяти входных данных и имеющий выходы с открытым коллектором (выходы реализованы свободными от состязаний; описание функционирования совпадает с соотношениями для ;

74AS850 - MUX 16 - 1 с синхронным регистром памяти адреса описываемый функциями

Где минтермы, переключающие каналы, для прямого выхода и для инверсного выхода

74AS851 - MUX 16 - 1 с асинхронным регистром памяти адреса описываемый функциями

где минтермы, переключающие каналы, для прямого выхода и для инверсного выхода

Структурная схема мультиплексоров 74AS604 и 74AS606 показана на рис. 6.37, а. Мультиплексоры 74AS605 и 74AS607 выполнены по такой же структурной схеме, но имеют выходы с открытым коллектором. Реализация выходных каскадов мультиплексоров приведена на рис. 6.37,5.

Рис. 6.37
